Se trata de una pantalla táctil circular de 2,1 pulgadas diseñada específicamente para electrodomésticos inteligentes y paneles de control compactos. SKY-TDM puede personalizar la pantalla táctil de acuerdo con la estructura real de su equipo y los requisitos de interacción hombre-máquina (HMI).
Esta solución de pantalla táctil circular de 2,1 pulgadas tiene una resolución de 480x480 y un tamaño aproximado de 56,18 x 59,71 x 2,26 milímetros. Es de estructura compacta. Utiliza el controlador IC ST7701 y admite interfaz RGB (que se puede personalizar como interfaz MIPI).
Brindamos soluciones de visualización personalizadas para satisfacer sus necesidades principales y lo ayudamos a integrar perfectamente los componentes de visualización en el diseño industrial general de su equipo.
Las pantallas redondas están reemplazando cada vez más a las tradicionales pantallas cuadradas en los electrodomésticos inteligentes.
Diseño industrial perfecto: las pantallas circulares eliminan el conflicto visual entre una pantalla rectangular y las formas cilíndricas y curvas comunes en máquinas de café, purificadores de aire y parlantes inteligentes. La pantalla se integra en la silueta del producto en lugar de romperla.
Reemplazo de perillas: Muchos electrodomésticos todavía usan perillas giratorias físicas para seleccionar temperatura, velocidad o modo. Una pantalla táctil circular puede replicar la función de la perilla digitalmente con íconos dinámicos, sensibilidad ajustable y sin desgaste mecánico, al tiempo que ofrece más información que un dial impreso.
Mejor uso del espacio compacto: en paneles de control pequeños, un diseño circular evita el desperdicio de áreas de esquina de las pantallas rectangulares. La matriz de píxeles cuadrados de 480×480 se asigna naturalmente a un área de visualización redonda, aprovechando al máximo la región de visualización disponible.
Enfoque visual más fuerte: las interfaces circulares atraen la atención del usuario hacia el centro del panel de control, que es ideal para funciones primarias como inicio/parada, ajuste de temperatura o selección de modo en cafeteras y electrodomésticos inteligentes.
Estética consistente en todas las líneas de productos: las marcas de electrodomésticos pueden estandarizar módulos de visualización circulares en múltiples productos: máquinas de café, purificadores de aire, lavadoras, creando un lenguaje de diseño unificado y al mismo tiempo simplificando las adquisiciones y el inventario.
Integración táctil + pantalla: combinada con la unión óptica y el tacto PCAP, una pantalla circular se convierte en un panel frontal sellado y fácil de limpiar, fundamental para los electrodomésticos de cocina expuestos a la humedad, la grasa y la limpieza diaria.
Para los electrodomésticos inteligentes, en comparación con las estructuras tradicionales de espacio de aire, la unión óptica ofrece un efecto de visualización más integrado, resaltando la sensación premium del producto.
Al unir perfectamente el panel táctil a la pantalla, esta solución minimiza eficazmente los reflejos de luz visibles causados por el espacio de aire y evita la entrada de humedad en diferentes niveles de humedad. Crea una superficie frontal mucho más limpia, lo que la hace especialmente ideal para productos para el hogar con requisitos estéticos exigentes.

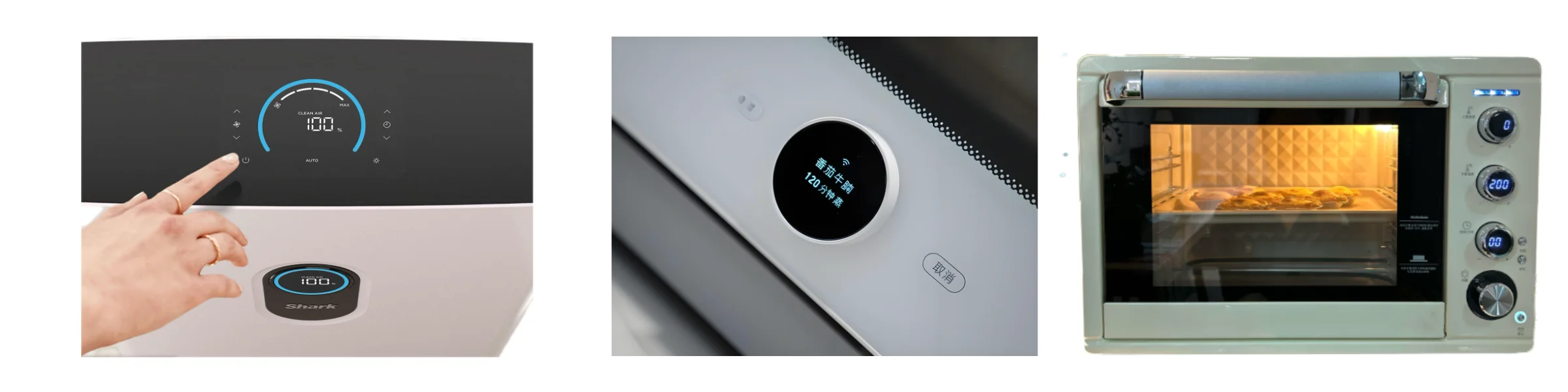

Esta tecnología se puede aplicar ampliamente en varios diseños de electrodomésticos, como cafeteras inteligentes, purificadores de aire, electrodomésticos de cocina, paneles de control de lavadoras y hornos inteligentes.
Con un tamaño mecánico extremadamente compacto de solo 56,18 × 59,71 × 2,26 mm, la solución de pantalla táctil circular de 2,1 pulgadas es perfectamente adecuada para aplicaciones con estrictas limitaciones de espacio interno. Su resolución de 480x480 ofrece una interfaz de usuario cuadrada que se integra perfectamente en el ensamblaje de paneles de control compactos.
Podemos discutir soluciones personalizadas con nuestros clientes en función del siguiente flujo de trabajo:
Tamaño de pantalla → Panel táctil → Cubierta de vidrio → Laminación → Configuración de interfaz → Estructura mecánica
Diferentes proyectos pueden requerir diferentes dimensiones de pantalla, relaciones de aspecto, estructuras de montaje o soluciones táctiles adaptadas a casos de uso específicos. Por lo tanto, recomendamos encarecidamente integrar el desarrollo personalizado en la etapa inicial de diseño de su producto. A través de una comunicación profunda con respecto a sus necesidades específicas, podemos brindar soluciones personalizadas superiores.
Este conjunto de solución de pantalla táctil circular de 2,1 pulgadas admite una interfaz táctil I2C, lo que permite que la función táctil se integre perfectamente con el sistema de control maestro del cliente.
En términos de rendimiento de visualización, la pantalla presenta un brillo de 300 cd/m² y una relación de contraste de 800:1. Ofrece amplios ángulos de visión de hasta 80° en todas las direcciones y ofrece opciones para interfaces de pantalla RGB y MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | REINICIAR | TE | Tierra | D0N | D0P | Tierra | D1N | D1P | Tierra | CLKN | CLKP | Tierra | CAROLINA DEL NORTE | Tierra | LEDA | LEDK | IOVCC | CAROLINA DEL NORTE |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | Tierra | VCC | REINICIAR | CAROLINA DEL NORTE | ASD | SCK | CS | DCLK | Delaware | contra | SA | BO-B5 | G0-G5 | R0-R5 | Tierra | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | Tierra |
Estas características sobresalientes sientan una base práctica para las interfaces interactivas de electrodomésticos compactos, satisfaciendo plenamente las necesidades de interacción hombre-máquina (HMI) de los usuarios.
Cada dispositivo del cliente presenta una interfaz de pantalla única y un diseño industrial distintivo. Para atender a nuestra diversa base de clientes, brindamos servicios integrales de personalización OEM y ODM. Podemos discutir soluciones personalizadas basadas en sus requisitos específicos, como paneles táctiles personalizados, cubreobjetos personalizados, varias opciones de interfaz, cables FPC personalizados, serigrafía de logotipos y parámetros ópticos y de brillo personalizados.

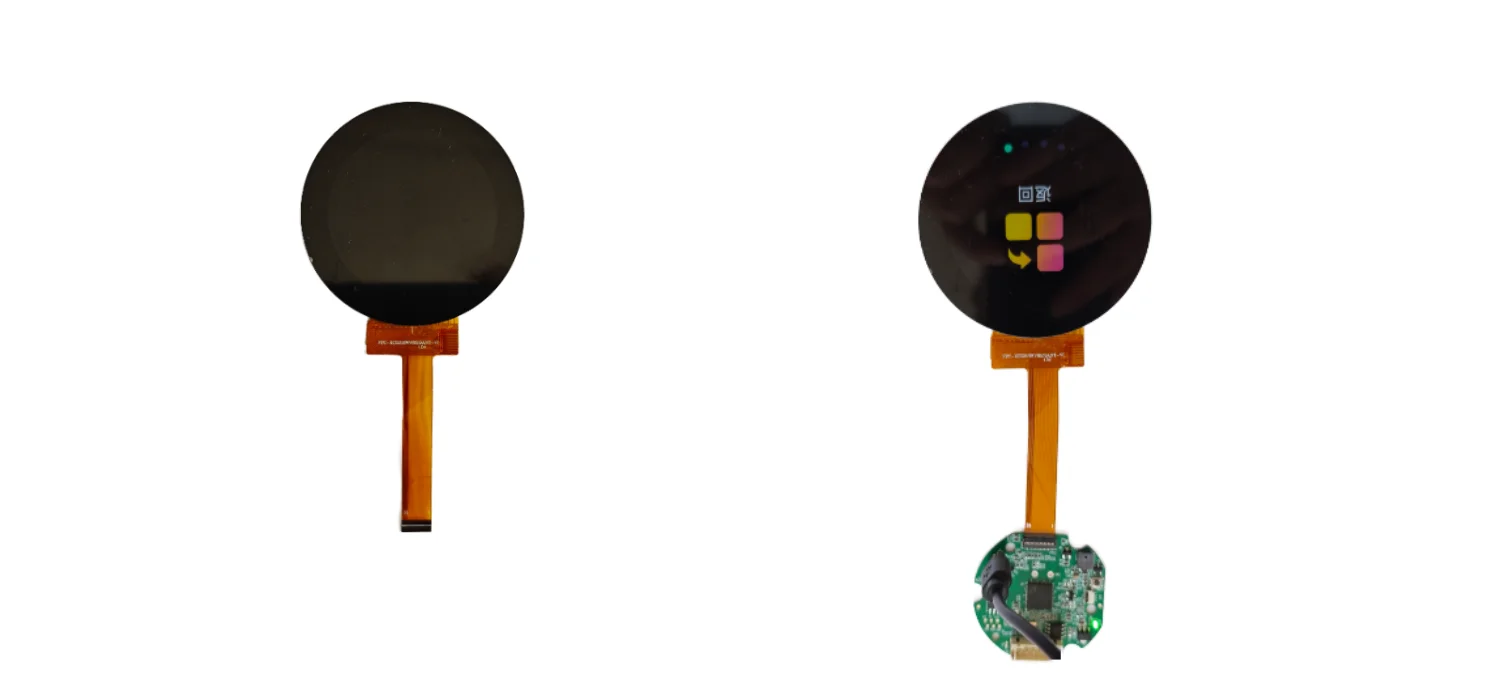

Además de nuestra solución de pantalla táctil circular de 2,1 pulgadas de referencia, también ofrecemos servicios de personalización de la placa del controlador de pantalla integrada, incluidas opciones como placas de puerto serie.
1.Confirmación de requisitos: comparta el tamaño de su pantalla, la resolución, la función táctil y el espacio de instalación.
2. Diseño de solución: Proponemos panel táctil, cubreobjetos y configuración de interfaz.
3.Desarrollo de Muestra: Montaje de prototipos para su validación mecánica y eléctrica.
4.Verificación del diseño: revisión conjunta del ajuste, rendimiento táctil y efecto óptico.
5.Producción en masa: suministro de lotes estable con inspección completa antes del envío.
Se recomienda una participación temprana: podemos adaptar el ensamblaje de la pantalla a su diseño industrial en lugar de forzar su diseño en torno a un módulo estándar.
Nuestras soluciones de visualización son ampliamente aplicables a diversos productos de electrodomésticos y hogares inteligentes, que incluyen:
Cafeteras inteligentes: los controles táctiles proporcionan una interfaz de usuario moderna e interactiva.
Purificadores de aire: Los conjuntos de pantalla táctil compactos permiten un ajuste rápido de varias funciones.
Electrodomésticos de cocina inteligentes: para productos como ollas arroceras, hornos y campanas extractoras, ofrecemos pantallas táctiles con función de botón giratorio.
Lavadoras y secadoras: las pantallas permiten una selección rápida de programas de lavado y secado, al tiempo que brindan una vista intuitiva del estado de funcionamiento.
Para todas las categorías de electrodomésticos mencionadas anteriormente, podemos cumplir con sus requisitos de especificaciones específicos.

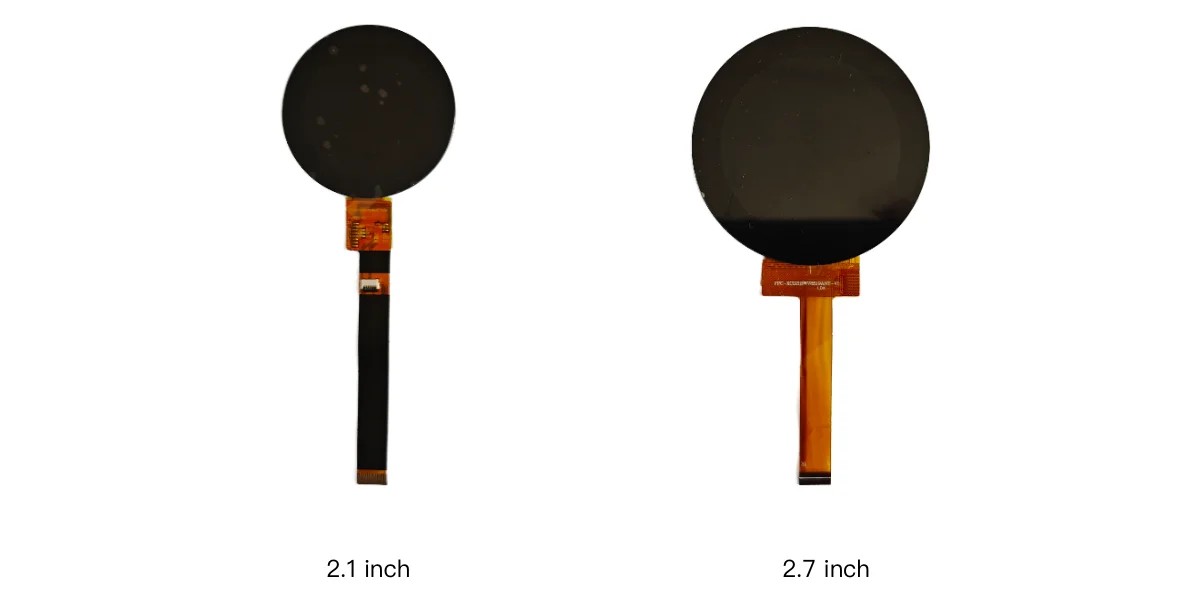

No, ofrecemos una gama más amplia de opciones. Además del ensamblaje de 2,1 pulgadas, también ofrecemos tamaños de 1,6 pulgadas, 2,7 pulgadas, 5 pulgadas y otros. La elección específica depende de los requisitos de su producto.
Sí. Los paneles táctiles se pueden personalizar completamente para satisfacer sus necesidades, incluida la forma exterior, los tratamientos superficiales especiales para la cubierta de vidrio, el diseño del cable FPC y más.
Sí. Podemos suministrar el módulo LCD o el panel táctil por separado. También apoyamos una solución en la que solo se lamina el cubreobjetos, sin el panel táctil.
Sí. Este tipo de pantalla táctil compacta es adecuado para aplicaciones como máquinas de café inteligentes, purificadores de aire, electrodomésticos de cocina y otros terminales de control inteligentes, sujeto a los requisitos de la aplicación final.
Sí. Los clientes pueden analizar con nosotros los requisitos personalizados, incluido el tamaño de la pantalla, el panel táctil, el cubreobjetos, la laminación completa, el tipo de interfaz y la integración mecánica.
Lo ideal es proporcionar el tamaño de pantalla, la resolución, la función táctil, las dimensiones del cubreobjetos, el espacio de instalación, los requisitos de interfaz, el entorno operativo y la cantidad estimada necesarios. Además, proporcionar dibujos del producto o archivos de carcasa en 3D sería muy beneficioso para nuestra evaluación mecánica.
Si está desarrollando un nuevo electrodoméstico, estaremos encantados de participar desde el principio de la fase de diseño para evaluar exhaustivamente los requisitos generales de su producto.
SKY-TDM puede trabajar en estrecha colaboración con nuestros clientes para evaluar necesidades específicas, incluido el tamaño de la pantalla, la solución táctil, el cristal de cobertura y las placas de controlador personalizadas. Este enfoque colaborativo ayuda a crear un producto acabado impecable, evitando la necesidad de comprometer el diseño general sólo para acomodar una estructura estándar inadecuada.
No dude en contactarnos en cualquier momento para discutir sus próximos proyectos.
