Hoy en día, al elegir paneles táctiles capacitivos para equipos industriales, la atención principal suele centrarse en el tamaño de la pantalla, los puntos táctiles, el cubreobjetos y la laminación óptica. Sin embargo, no se debe ignorar una especificación técnica clave: la interfaz de señal táctil.
¿Cuál es la diferencia real entre USB e I²C para paneles táctiles capacitivos industriales? Y lo que es más importante, ¿cómo deberías elegir la interfaz adecuada para tu proyecto?
Para los clientes OEM y ODM, la elección depende en gran medida del sistema host, la arquitectura del controlador, el entorno de software y el diseño mecánico.
SKY-TDM ofrece paneles táctiles capacitivos personalizados para HMI industriales, dispositivos médicos, sistemas integrados, terminales inteligentes y aplicaciones de automatización, con soporte para USB, I²C y otras opciones de interfaz.
Transmite datos táctiles al sistema host mediante el protocolo de comunicación USB. Dado que USB es una de las interfaces periféricas más comunes, es una opción ideal para conectarse a PC industriales, plataformas Windows/Linux/Android, quioscos de autoservicio, pantallas comerciales y computadoras integradas.
La mayor ventaja del USB es su conveniencia. Los equipos de desarrollo pueden conectar fácilmente el panel táctil al sistema host sin diseñar circuitos de comunicación dedicados en la PCB principal, lo que reduce en gran medida el tiempo de desarrollo del producto.
I²C es una interfaz de comunicación serie común en sistemas integrados.
Los paneles táctiles I²C se comunican directamente con microcontroladores o procesadores a través del bus I²C, lo que los hace ideales para diseños de hardware personalizados.
Por ejemplo, si un proyecto industrial ya tiene un tablero de control principal, generalmente se prefiere conectar el controlador táctil al procesador mediante I²C. En este caso, I²C actúa como una parte inseparable de la arquitectura del hardware, no sólo como un periférico externo.
| Característica | Panel táctil USB | Panel táctil de la CII |
| Método de integración | Periférico externo | Comunicación integrada |
| PC industriales | Excelente | Menos conveniente |
| MCU integrado | Posible | Excelente |
| Compatibilidad del sistema operativo | Generalmente conveniente | Requiere integración del sistema |
| Desarrollo | Más rápido para muchos proyectos basados en PC | Requiere desarrollo de hardware/firmware |
| integración de PCB | menos directo | Altamente integrado |
| Aplicación de cables | Más flexible | Más adecuado para conexiones cortas |
| Personalización de hardware | Bien | Excelente |
| Uso típico | HMI, quiosco, terminal basado en PC | HMI integrada, equipo personalizado |

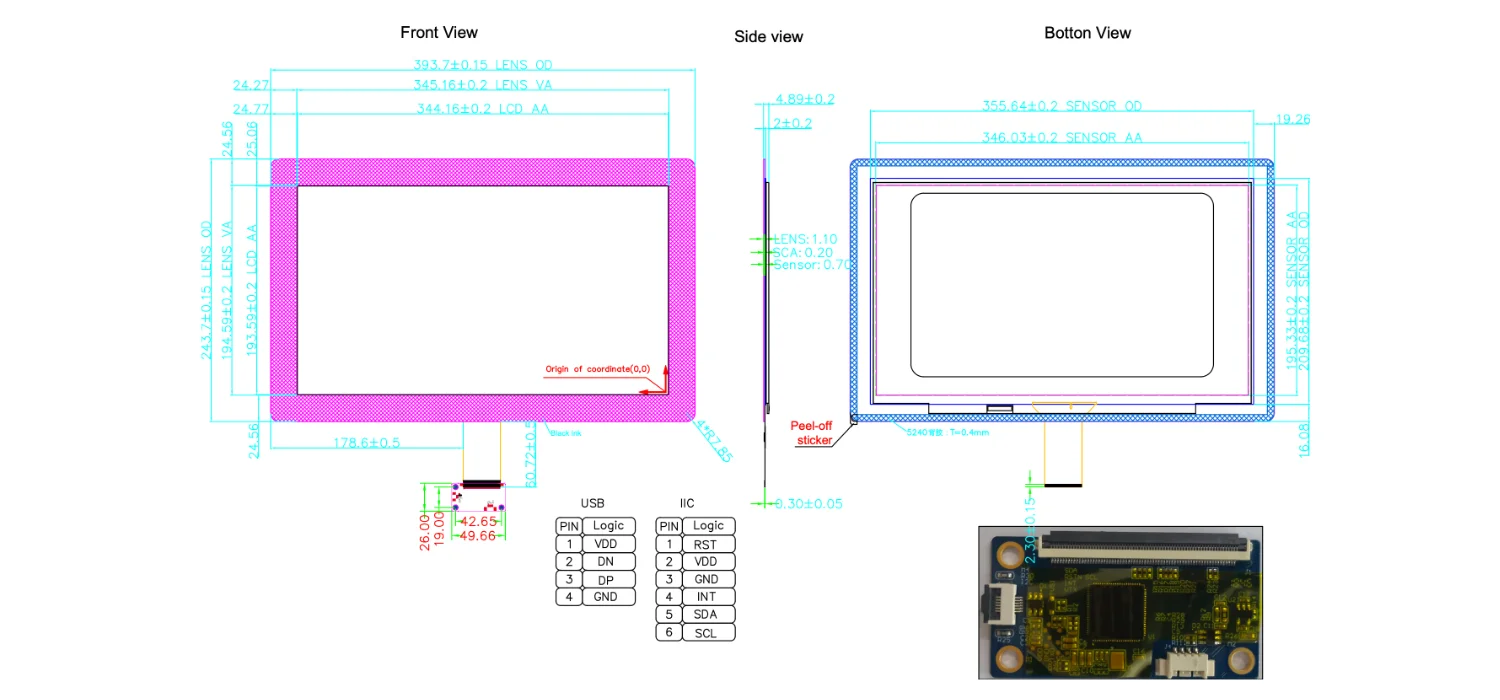

Es por eso que el mismo tamaño de panel táctil puede estar disponible en versiones USB e IIC.
La tecnología táctil puede ser similar, pero el método de integración del sistema es diferente.
●Integración más sencilla: para sistemas HMI industriales, los paneles táctiles USB son más fáciles de integrar ya que la plataforma host ya admite USB.
●Excelente compatibilidad de plataforma: los principales sistemas operativos del mercado admiten de forma nativa USB, lo que la convierte en la interfaz estándar para Windows, Android y Linux.
●Ideal para sistemas HMI independientes: cuando se utilizan computadoras independientes o PC integradas, el USB proporciona una conexión de comunicación conveniente.
●Desarrollo acelerado: Durante las primeras etapas de un proyecto, USB permite una evaluación rápida de la usabilidad del panel táctil sin la necesidad de desarrollar previamente interfaces de comunicación dedicadas.
●Diseñado para integración integrada: cuando un panel táctil se integra directamente en un sistema integrado, la interfaz I²C es la opción más adecuada.
●Arquitectura de bus simple: I²C utiliza una estructura de comunicación de dos cables, que es muy atractiva para PCB integradas con recursos de interfaz limitados.
●Mayor control de hardware: para los clientes que desarrollan de forma independiente sus propios tableros de control y firmware, la interfaz I²C proporciona un mayor control sobre la arquitectura de comunicación táctil.
●Ideal para dispositivos personalizados: I²C es particularmente útil para dispositivos OEM donde el panel táctil y el tablero de control principal están diseñados de manera sincrónica.
Diferentes interfaces ofrecen diferentes ventajas y ninguna interfaz táctil se adapta a todos los escenarios industriales de HMI. Puede consultar las siguientes pautas:
●PC industriales + paneles táctiles: USB suele ser la opción más conveniente.
●MCU + paneles táctiles integrados: I²C suele ser la opción óptima.
●Tableros de control personalizados: I²C proporciona una integración de hardware más profunda.
●Creación rápida de prototipos: USB puede simplificar las pruebas y evaluaciones iniciales.
●Producción en masa: Tanto USB como I²C son viables; la decisión final debe basarse en la arquitectura real de hardware y software.
Nuestros paneles táctiles ofrecen actualmente una variedad de productos de paneles táctiles capacitivos USB/I²C, que cubren diferentes tamaños de pantalla para HMI industrial y aplicaciones integradas.
Esta es una pregunta muy importante.
Si bien la interfaz de comunicación es responsable de transmitir datos táctiles, la experiencia táctil general está determinada por una combinación de múltiples factores. Estos incluyen principalmente: diseño del sensor táctil, IC táctil, firmware, enrutamiento del sensor, espesor de la cubierta de vidrio, compatibilidad con guantes, entorno EMI/ESD, proceso de laminación óptica y el sistema host. Por lo tanto, elegir entre USB e I²C es simplemente un paso en el desarrollo de un panel táctil industrial y no afecta el rendimiento táctil.
Al comienzo del diseño del proyecto, puede determinar la interfaz adecuada basándose en los siguientes cinco puntos clave:
●Compruebe la plataforma anfitriona: ¿Se conectará el panel táctil a una PC industrial, una placa base Android, un sistema Linux o una MCU?
●Compruebe el controlador principal: ¿La placa base ya proporciona interfaces USB o I²C?
●Compruebe la estructura mecánica: ¿Dónde se colocará el controlador del panel táctil? ¿Qué longitud debe tener el FPC o el cable plano? ¿Dónde se instalará el conector?
●Verifique el entorno de software: ¿El equipo de desarrollo ya cuenta con el controlador o el soporte de firmware necesarios?
●Verifique el plan de producción: si el producto está a punto de entrar en producción en masa, la selección de la interfaz debe confirmarse antes del diseño final de la PCB.
No se debe seleccionar un panel táctil industrial profesional basándose únicamente en el tamaño de la pantalla. Una solución completa requiere una consideración integral de los siguientes elementos:
Tecnología táctil → Sensor → Controlador IC → Interfaz → Cubierta de vidrio → FPC → Firmware → Integración mecánica → Entorno de aplicación
Este enfoque holístico es especialmente crítico para equipos industriales, dispositivos médicos, sistemas de automatización y otros productos diseñados para operación a largo plazo.
Por lo tanto, la interfaz adecuada no es necesariamente la que tiene las especificaciones más altas, sino la que puede integrarse de forma fiable en el producto completo del cliente.
