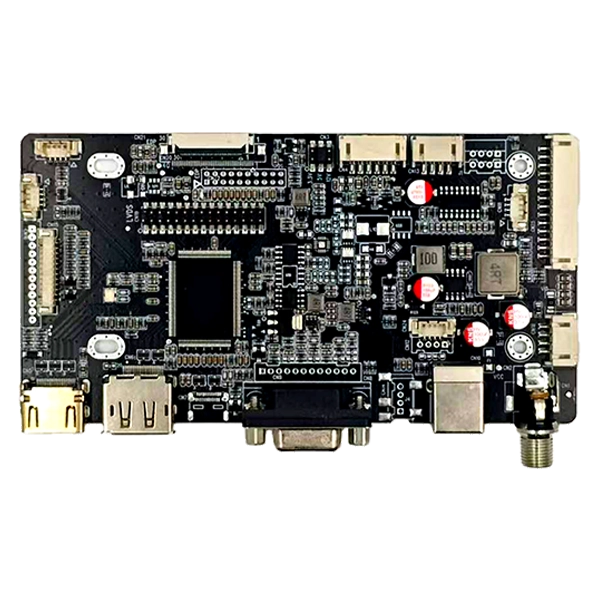

SKY-TDMdesarrolla elPlaca AD de interfaz HDMI, DP, VGA y tipo C a LVDS EDPpara ayudar a los OEM, integradores de sistemas y fabricantes de equipos industriales a conectar múltiples fuentes de video con paneles LCD LVDS o eDP a través de un controlador de pantalla flexible. Al combinar entradas HDMI, DisplayPort, VGA y USB Type-C con múltiples configuraciones de salida LCD, la placa puede reducir la complejidad del hardware y al mismo tiempo admitir aplicaciones de pantalla integradas exigentes.
Los sistemas de visualización industriales modernos a menudo necesitan funcionar con diferentes computadoras host, interfaces gráficas y paneles LCD. El uso de un controlador independiente para cada interfaz puede aumentar el trabajo de ingeniería, los requisitos de inventario y el tiempo de integración. Una placa controladora LCD de interfaz múltiple proporciona un enfoque más práctico al combinar varias entradas de video y salidas de pantalla dentro de una PCB de grado industrial.
La configuración de interfaz HDMI, DP, VGA y Type-C admite una amplia gama de plataformas de host, mientras que las salidas LVDS y eDP hacen que el controlador sea adecuado para diferentes arquitecturas de TFT LCD. La placa admite voltaje de panel configurable, salida de retroiluminación, temperaturas de funcionamiento industrial y servicios de ingeniería OEM/ODM, lo que la hace adecuada para HMI industriales, equipos CNC, dispositivos médicos, quioscos, sistemas de visión artificial y pantallas integradas.
Tabla de contenido
¿Por qué las pantallas industriales necesitan múltiples interfaces de vídeo?
¿Cómo conecta la placa controladora diferentes interfaces de pantalla?
¿Cuáles son las características clave de la placa Interface AD?
¿Cuáles son las principales especificaciones técnicas?
¿Dónde se puede utilizar este controlador de pantalla?
¿Cómo mejora la compatibilidad con OEM y ODM la integración de pantallas?
¿Cómo deberían los ingenieros seleccionar el controlador de pantalla adecuado?
¿Por qué las pantallas industriales necesitan múltiples interfaces de vídeo?
Los proyectos de visualización industrial rara vez siguen una única arquitectura de hardware. Una máquina puede usar una computadora industrial con DisplayPort, otra puede depender de HDMI, mientras que los equipos más antiguos aún pueden usar VGA. En el lado de la pantalla, el módulo LCD puede usar LVDS o eDP según su generación, resolución, tamaño y diseño.
Esto crea un desafío de ingeniería común: la fuente de video y el panel LCD no necesariamente usan el mismo estándar de interfaz. Sin un controlador flexible, los ingenieros pueden necesitar diferentes placas de conversión para diferentes proyectos.
Un controlador de pantalla de múltiples entradas puede simplificar esta arquitectura al admitir:
- Fuentes de vídeo HDMI para sistemas host digitales comunes.
- DisplayPort para ordenadores industriales modernos y plataformas integradas.
- VGA para computadoras heredadas y actualizaciones de equipos.
- USB Type-C con modo DP Alt para plataformas informáticas compactas compatibles.
- Salidas LVDS para paneles LCD TFT industriales compatibles.
- Salidas eDP para arquitecturas LCD de alto rendimiento más nuevas.
Para proyectos OEM, esta flexibilidad puede ayudar a reducir la necesidad de rediseñar la electrónica de la pantalla cada vez que cambia la plataforma anfitriona.
¿Cómo conecta la placa controladora diferentes interfaces de pantalla?
La función básica de un controlador LCD o placa AD es recibir información de video desde un dispositivo host, procesar la señal y entregar una señal de visualización adecuada al panel LCD seleccionado. La interfaz del lado del host y la interfaz del lado del panel no tienen que ser idénticas.
En esta configuración, HDMI, DP, VGA y Type-C funcionan como opciones de entrada de video. El controlador procesa estas señales y proporciona salida LVDS o eDP según la arquitectura del panel conectado.
La placa admite LVDS de 8 bits de doble canal y varias configuraciones eDP, incluidas opciones FPC de 20, 30 y 40 pines. Esto hace que la compatibilidad del panel sea una parte importante de la integración del sistema. Los ingenieros deben verificar el modelo de LCD, la resolución, el tipo de interfaz, la definición de pines, el voltaje del panel, los requisitos de retroiluminación y la configuración del firmware antes de la producción.
Por ejemplo, un integrador de sistemas que actualice una máquina industrial antigua basada en VGA puede potencialmente conservar la arquitectura LCD existente mientras utiliza un controlador que acepte entrada VGA. Por el contrario, un nuevo sistema integrado puede utilizar HDMI, DP o entrada tipo C compatible mientras controla un panel eDP.
¿Cuáles son las características clave de la placa Interface AD?
1. Múltiples opciones de entrada de video
La placa combina entradas de vídeo HDMI, DisplayPort, VGA y USB tipo C. Esta arquitectura de interfaz múltiple brinda a los desarrolladores de equipos más libertad al seleccionar computadoras industriales, placas integradas y dispositivos host.
2. Compatibilidad de pantallas LVDS y eDP
La compatibilidad con LVDS y eDP hace que el controlador sea adecuado para diferentes generaciones de tecnología TFT LCD. Las configuraciones disponibles incluyen LVDS de 8 bits de doble canal, así como interfaces eDP de 20, 30 y 40 pines.
3. Configuración de energía flexible
El controlador admite opciones de voltaje del panel de 3,3 V, 5 V y 12 V. Las opciones de salida de retroiluminación incluyen 5 V, 12 V y 24 V. Esta flexibilidad es útil al integrar módulos LCD con diferentes requisitos eléctricos.
4. Capacidad operativa industrial
El rango de temperatura de funcionamiento especificado es de -20 °C a 80 °C. El diseño también incorpora componentes de grado industrial, diseño de energía de baja ondulación y protección ESD mejorada para entornos de equipos exigentes.
5. Funciones de expansión y procesamiento de imágenes
La información del producto especifica la memoria DDR integrada, el procesamiento FRC y la rotación de imagen de 180°. Estas funciones pueden resultar valiosas en pantallas integradas donde la orientación de la imagen y el procesamiento de la pantalla deben adaptarse a la instalación física.
¿Cuáles son las principales especificaciones técnicas?
La siguiente tabla resume las especificaciones principales disponibles para este controlador de pantalla de interfaz múltiple:
| Artículo | Especificación |
|---|---|
| Entrada de vídeo | HDMI, DisplayPort (DP), VGA, Tipo C |
| Salida de pantalla | LVDS y eDP |
| Interfaz eDP | FPC de 20 pines/30 pines/40 pines |
| Salida LVDS | LVDS de 8 bits de doble canal |
| Voltaje del panel | 3,3 V/5 V/12 V |
| Salida de retroiluminación | 5V / 12V / 24V |
| amplificador de audio | 3W × 2 |
| Voltaje de entrada | 8V–28V |
| Temperatura de funcionamiento | -20°C a 80°C |
Debido a que los paneles LCD pueden tener diferentes definiciones de pines incluso cuando usan el mismo estándar de interfaz general, los ingenieros deben tratar las especificaciones como un punto de partida para la verificación de compatibilidad en lugar de asumir que cada panel es directamente intercambiable.
¿Dónde se puede utilizar este controlador de pantalla?
La combinación de múltiples entradas de vídeo y salidas LVDS/eDP hace que este tipo de controlador sea adecuado para una amplia gama de aplicaciones de visualización integradas e industriales.
Terminales HMI industriales
Las interfaces hombre-máquina a menudo necesitan funcionar continuamente mientras se conectan computadoras industriales a pantallas LCD TFT. Las opciones flexibles de entrada de video simplifican la selección de plataformas de hardware y las actualizaciones de equipos.
Interfaces de máquina CNC
Los sistemas CNC pueden utilizar diferentes generaciones de hardware informático. Un controlador de interfaz múltiple puede ayudar a conectar fuentes de video antiguas o modernas con paneles LCD adecuados.
Pantallas de equipos médicos
Los equipos de laboratorio y diagnóstico médico pueden requerir un funcionamiento de pantalla estable y configuraciones de LCD cuidadosamente adaptadas. Por lo tanto, las pruebas de compatibilidad del panel y los parámetros de visualización personalizados pueden ser importantes durante la integración.
Sistemas de visión artificial
Los equipos de visión artificial comúnmente combinan computadoras industriales, cámaras, unidades de procesamiento y pantallas de operador. Las interfaces de video flexibles permiten que el subsistema de visualización se adapte a diferentes configuraciones de host.
Monitores y quioscos de marco abierto
Las terminales de autoservicio, los quioscos y los monitores de marco abierto pueden utilizar diferentes tamaños de LCD y plataformas de host. Un controlador configurable puede ayudar a los fabricantes a estandarizar parte de su arquitectura de pantalla en todas las variantes de productos.
¿Cómo mejora la compatibilidad con OEM y ODM la integración de pantallas?
La elección de una placa controladora LCD no se trata solo del tipo de conector. La integración exitosa depende de que el controlador coincida con el panel LCD y la arquitectura del sistema exactos.
Para proyectos OEM y ODM, el soporte de ingeniería puede incluir:
- Verificación de compatibilidad del panel LCD.
- Optimización y ajuste de firmware.
- Modificación EDID.
- Ajuste de parámetros de retroiluminación.
- Diseño de cable LVDS y eDP personalizado.
- Impresión de logotipos de PCB para equipos personalizados.
- Coincidencia de requisitos de voltaje del panel y retroiluminación.
Estos servicios pueden resultar especialmente valiosos cuando un cliente necesita un conjunto de pantalla personalizado en lugar de una placa controladora genérica. En lugar de tratar la pantalla LCD, la placa controladora, el cable y la luz de fondo como componentes independientes, el sistema de visualización completo se puede evaluar como una solución integrada.
Para un proyecto personalizado, los compradores deben preparar el número de modelo de LCD, la entrada de video requerida, la potencia de entrada, los requisitos de retroiluminación, la cantidad anual estimada y cualquier requisito de firmware o OEM antes de la evaluación técnica.
¿Cómo deberían los ingenieros seleccionar el controlador de pantalla adecuado?
Antes de comprar una placa controladora, los ingenieros deben verificar varios parámetros técnicos en lugar de seleccionar una placa únicamente según la apariencia del conector externo.
- Confirme la interfaz LCD.Determine si el panel utiliza LVDS o eDP e identifique el conector exacto y la configuración de pines.
- Verifique el voltaje del panel.Verifique si la pantalla LCD requiere 3,3 V, 5 V o 12 V.
- Verifique la luz de fondo.Confirme el voltaje de retroiluminación requerido, la señal de habilitación y los requisitos de PWM.
- Consulta la fuente del vídeo.Identifique si el host utiliza HDMI, DP, VGA o el modo alternativo DP tipo C compatible.
- Confirmar resolución y tiempo.El firmware del controlador debe ser compatible con los parámetros de visualización del panel de destino.
- Evaluar el entorno operativo.Se deben considerar los requisitos de temperatura, ESD, estabilidad de energía y funcionamiento continuo para los equipos industriales.
- Analice los requisitos de personalización.Para la producción OEM, la configuración del cable, el firmware, el marcado de PCB y la coincidencia del panel deben confirmarse antes de la producción en masa.
Esta lista de verificación ayuda a reducir los problemas de compatibilidad durante las pruebas de prototipos y la implementación de producción.
Preguntas frecuentes
P1: ¿La placa admite paneles LCD LVDS y eDP?
Sí. El controlador está diseñado para admitir paneles LCD TFT LVDS y eDP. Las configuraciones disponibles incluyen opciones LVDS y eDP de 8 bits de doble canal con interfaces FPC de 20, 30 y 40 pines.
P2: ¿Qué entradas de vídeo son compatibles?
La placa admite entrada de vídeo HDMI, DisplayPort, VGA y USB tipo C. La operación de video tipo C depende de que el dispositivo host admita la funcionalidad adecuada del modo alternativo DisplayPort.
P3: ¿Qué voltajes de panel están disponibles?
Las opciones de voltaje del panel especificadas son 3,3 V, 5 V y 12 V. Se debe seleccionar la configuración adecuada según las especificaciones del panel LCD de destino.
P4: ¿Se puede personalizar el controlador para un proyecto OEM?
Sí. El soporte de personalización puede incluir verificación de compatibilidad de LCD, optimización de firmware, modificación de EDID, ajuste de parámetros de retroiluminación, cables LVDS/eDP personalizados e impresión de logotipos de PCB.
P5: ¿Qué información se debe proporcionar antes de solicitar una cotización?
Se recomienda proporcionar el modelo de panel LCD, la entrada de video deseada, el voltaje de entrada, los requisitos de retroiluminación, la cantidad anual esperada y cualquier requisito de personalización de firmware o OEM. Estos detalles permiten al equipo de ingeniería evaluar la compatibilidad con mayor precisión.
Conclusión final
Un controlador de pantalla multiinterfaz flexible puede simplificar la conexión entre fuentes de vídeo modernas y heredadas y diferentes generaciones de paneles LCD TFT industriales. Con entradas HDMI, DisplayPort, VGA y Type-C combinadas con salidas LVDS y eDP, la solución puede admitir una amplia gama de aplicaciones industriales HMI, CNC, médicas, de quioscos, de transporte y de pantallas integradas. La alimentación del panel configurable, las opciones de retroiluminación, el rango de temperatura industrial y los servicios de ingeniería OEM/ODM respaldan aún más los proyectos de visualización personalizados.
Si está desarrollando una pantalla industrial, actualizando un sistema LCD existente o buscando una solución de controlador confiable para la producción OEM, proporcione su modelo de LCD y los requisitos de interfaz a SKY-TDM.Contáctenoscon las especificaciones de su panel, los requisitos de la aplicación y la cantidad esperada para analizar la compatibilidad, las opciones de personalización y una solución de controlador de pantalla adecuada para su proyecto.
