Módulos LCD + Placas controladoras LCD + Paneles táctiles + Varios cables + Componentes estructurales mecánicos
Esta integración integral se ha convertido en un requisito esencial para proyectos personalizados, lo que marca un alejamiento de la dependencia tradicional de módulos LCD independientes. En el pasado, la mayoría de los proyectos solo requerían componentes individuales, como paneles táctiles separados o módulos LCD independientes. Sin embargo, a medida que la industria evoluciona, la integración de recursos se ha convertido en un factor crucial en el inicio de proyectos.
Cuando estos componentes se obtienen y ensamblan de diferentes proveedores, a menudo surgen problemas como la compatibilidad de los componentes, la distribución del espacio interno y los procesos de ensamblaje, lo que genera discrepancias en los productos. Este es un desafío único inherente a los proyectos personalizados.
SKY-TDMLos productos de están diseñados principalmente para abordar las necesidades de proyectos personalizados en aplicaciones industriales, médicas, quioscos de autoservicio y tránsito ferroviario. Proporcionamos soluciones integradas táctiles y de pantalla para resolver problemas de compatibilidad y coincidencia durante todo el ciclo de vida del proyecto.

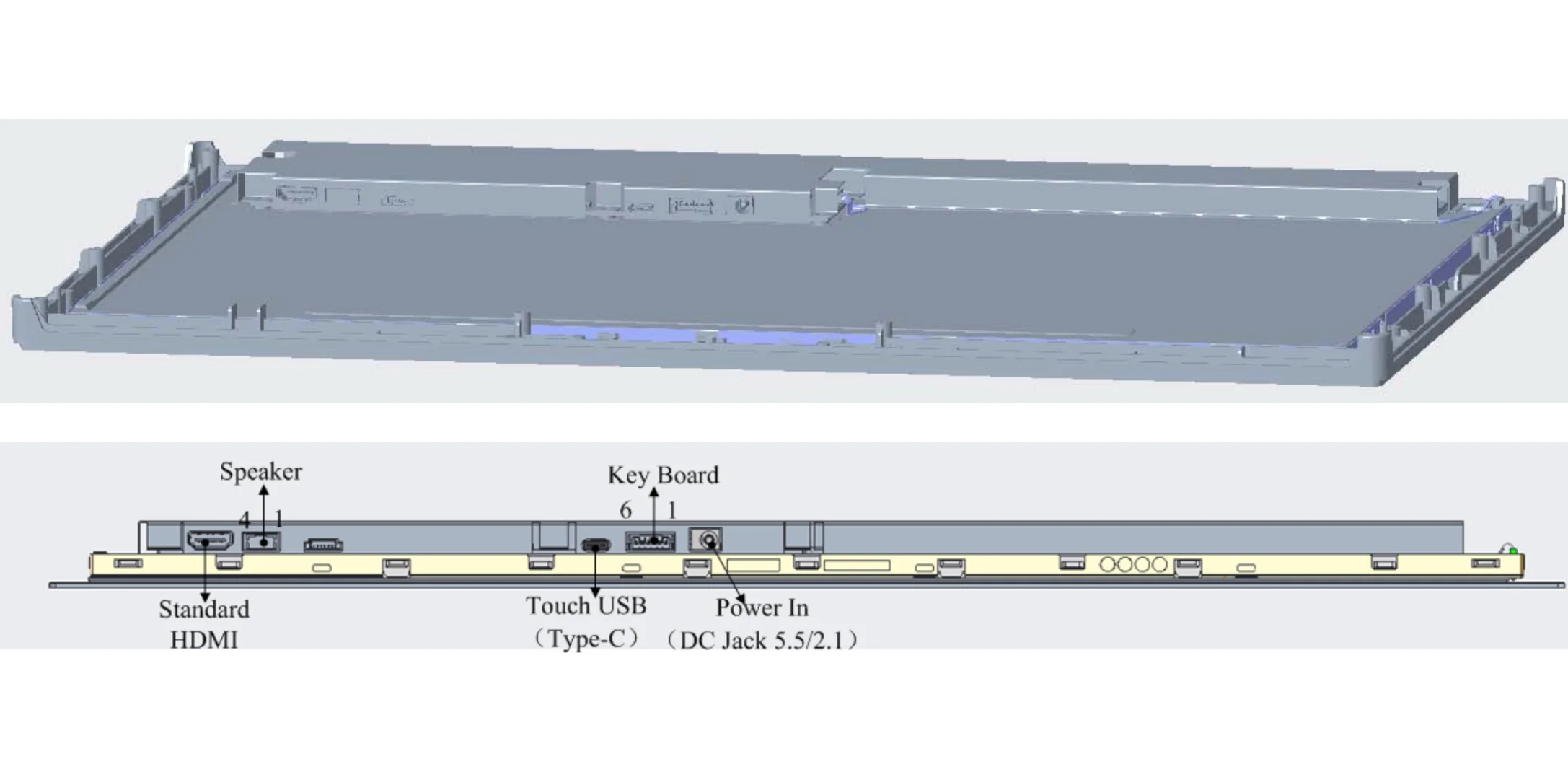

Se trata de una pantalla LCD de 21,5 pulgadas con funcionalidad táctil, que integra el módulo LCD, el panel táctil capacitivo PCAP y el sistema de placa controladora en una única arquitectura de pantalla. Los clientes solo necesitan proporcionar una fuente de alimentación de 12 V CC y una señal de entrada HDMI para implementarla en su equipo, eliminando la necesidad de una placa controladora externa.
Características clave:
· Tamaño de pantalla de 21,5 pulgadas
· Resolución Full HD de 1920 x 1080
· PCAP táctil capacitivo de 10 puntos
· Interfaz de entrada de vídeo HDMI
· Interfaz táctil USB tipo C
· Tratamiento superficial opcional AG (antideslumbrante) y AF (antihuellas)
· Altavoz incorporado

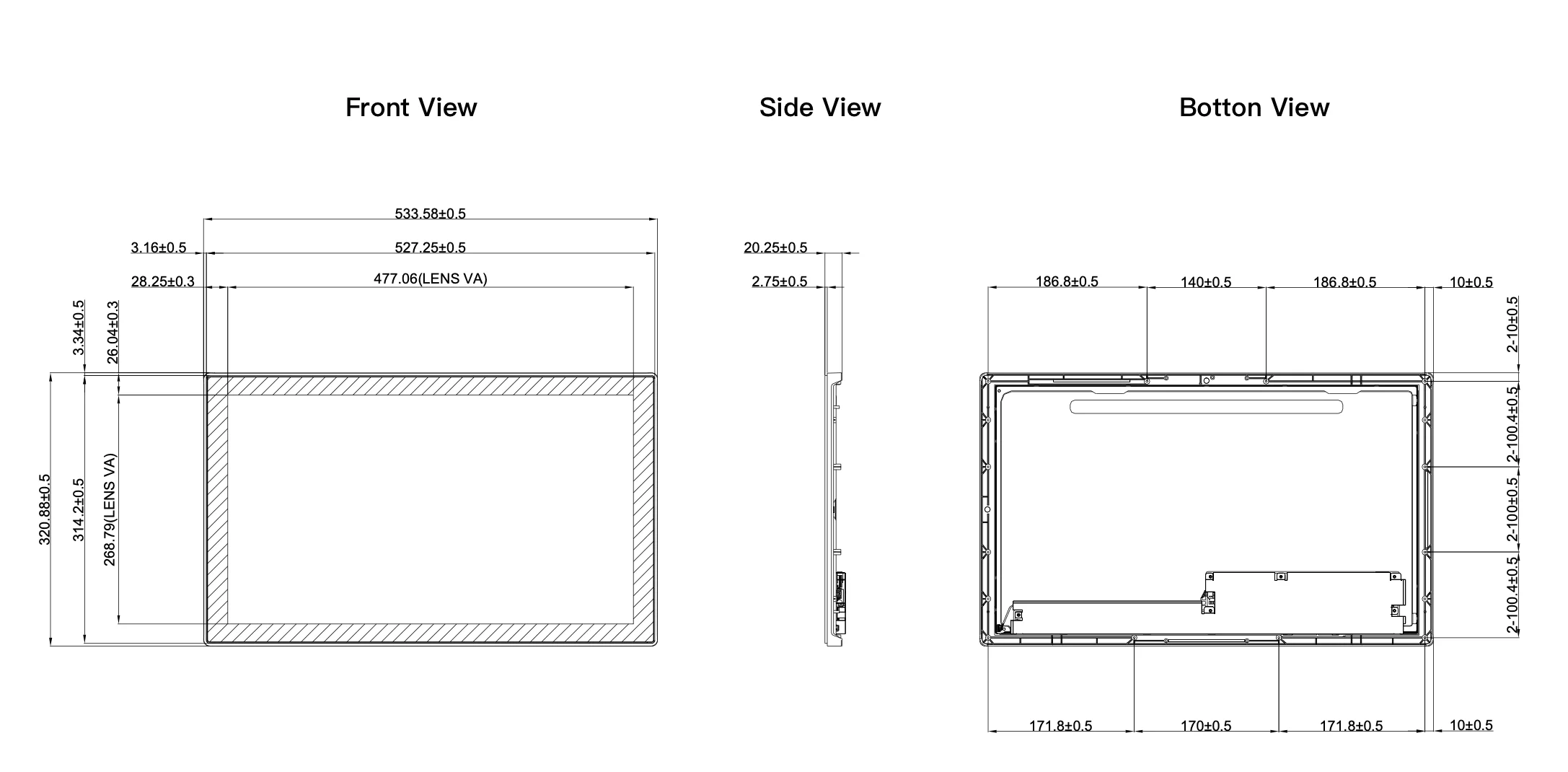

Tiene un consumo de energía típico de 26,26 W, con unas dimensiones totales del producto de 533,58 x 320,88 x 20,25 mm.
El objetivo principal de la integración es reducir la cantidad de componentes independientes y simplificar la instalación de la arquitectura de pantalla.
Las pantallas integradas pueden reducir potencialmente los costos generales del sistema. Ayudan a mejorar la eficiencia en la adquisición de componentes, reducir la necesidad de cables y conectores, agilizar los procesos de ensamblaje, disminuir los esfuerzos de coordinación de ingeniería y acortar el tiempo de integración del sistema de visualización. Estas mejoras reducen efectivamente los costos laborales ocultos. Sin embargo, la reducción de costos real depende de la arquitectura de pantalla original, el volumen de producción y los requisitos de personalización.
Sí, crea más oportunidades para el diseño mecánico compacto. Cuando es necesario instalar placas de controlador de pantalla independientes detrás o al lado de un panel LCD, se debe reservar espacio adicional para la PCB y los cables.
Al integrar directamente los componentes electrónicos de la pantalla relevantes en la arquitectura de la pantalla, no hay necesidad de asignar espacio para la placa del controlador y los cables asociados.
Esta optimización del espacio es particularmente práctica para terminales de autoservicio, donde la pantalla normalmente se monta directamente en la parte frontal del gabinete.

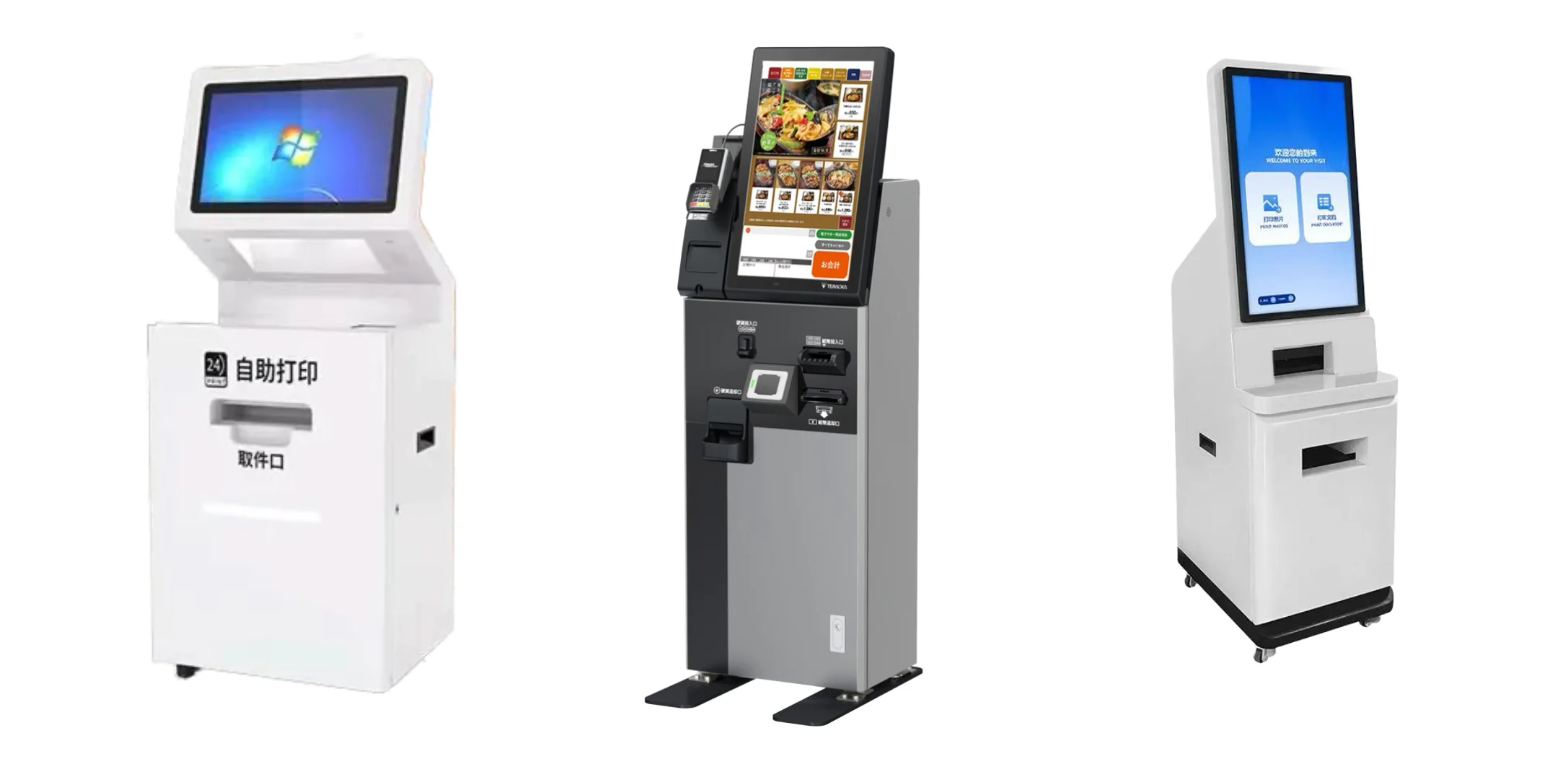

Los terminales de autoservicio son el escenario de aplicación más representativo de la "Integración táctil + pantalla".
Una pantalla táctil Full HD de 21,5 pulgadas proporciona una amplia área de visualización para presentar sin problemas todo el flujo de usuarios: Visualización de menú → Selección de producto → Confirmación de pedido → Pago y liquidación → Impresión de recibos.
Este mismo concepto de diseño de pantalla se puede aplicar a otros equipos de autoservicio:
· Quioscos de auto-pedido: Las pantallas táctiles grandes permiten a los usuarios explorar completamente los productos, administrar pedidos y completar transacciones sin asistencia del personal.
· Terminales de pago: la pantalla puede consolidar instrucciones de operación, información de transacciones e interacciones táctiles en una única interfaz orientada al usuario.
· Máquinas expendedoras: la interfaz táctil se puede utilizar para mostrar información del producto, contenido promocional, selección de productos y orientación de pago.
· Terminales de emisión de billetes y facturación: las pantallas interactivas pueden guiar a los usuarios a través de la selección de destinos, consultas de reserva, impresión de billetes o procedimientos de facturación.
· Impresoras de autoservicio: la pantalla táctil puede facilitar la selección de documentos, la vista previa del contenido, la configuración de las opciones de impresión y las funciones de pago.
Uno de los desafíos clave en el desarrollo de equipos con pantalla táctil es garantizar que el panel táctil, el módulo LCD, el controlador de la placa controladora y la estructura mecánica funcionen juntos a la perfección.
Este enfoque integrado es especialmente adecuado para los fabricantes de equipos producidos en masa. En tales casos, la coherencia de la visualización, la eficiencia de la instalación y la coordinación de la cadena de suministro son de suma importancia. Tomando como ejemplo nuestro producto de 21,5 pulgadas, demuestra cómo la pantalla LCD, el panel táctil y la electrónica del controlador se pueden integrar en una única arquitectura de módulo de pantalla. También cumple con los requisitos de confiabilidad en diversas condiciones, incluidas temperatura, vibración, choque térmico, ciclos de energía y ESD.
Para los clientes OEM, este diseño colaborativo de producto representa la solución definitiva. Esto significa que desde el principio, toda la solución de visualización está diseñada como una parte integral del equipo, en lugar de ser tratada como un componente LCD aislado.
Por favor contacteSKY-TDM. Nuestro equipo le ayudará con la evaluación y le proporcionará la solución de pantalla integrada ideal (LCD + placa controladora + panel táctil) adaptada a su proyecto.
