Para proyectos de pantallas OEM que necesitan una conversión de señal confiable, elPlaca AD de interfaz HDMI a TTLdeSKY-TDMproporciona una forma práctica de conectar fuentes de vídeo HDMI con paneles LCD TFT TTL/RGB. Su voltaje de panel ajustable, control de retroiluminación LED integrado, firmware personalizable y diseño industrial compacto lo hacen adecuado para equipos integrados, terminales HMI, instrumentos médicos, dispositivos de laboratorio y otras aplicaciones de visualización con espacio limitado.
Una placa AD de interfaz HDMI a TTL actúa como puente de control entre una fuente de vídeo HDMI y un panel LCD TFT compatible mediante señalización TTL/RGB. Para los fabricantes de equipos, el valor de este tipo de controlador va más allá de la conversión básica de señales. La selección de voltaje del panel, la sincronización de la pantalla, la gestión de la retroiluminación, la coincidencia de interfaces, la configuración del firmware y la confiabilidad de la PCB pueden afectar el éxito de un sistema de visualización integrado. La solución SKY-TDM admite múltiples configuraciones de interfaz TTL, ajuste de voltaje del panel de 3,3 V/5 V, control de retroiluminación LED integrado, firmware personalizable y una entrada de alimentación de 8 a 18 V CC. Estas características ayudan a los ingenieros a reducir circuitos adicionales, simplificar el cableado, acelerar la integración de LCD y desarrollar productos de visualización industriales más flexibles.
Tabla de contenido
- ¿Qué es una placa AD de interfaz HDMI a TTL?
- ¿Por qué es importante la conversión de HDMI a TTL para proyectos de LCD TFT?
- ¿Cuáles son las características clave a evaluar?
- Especificaciones técnicas clave
- ¿Dónde se puede utilizar el tablero?
- ¿Cómo deberían los ingenieros abordar la integración de LCD?
- ¿Cómo mejora la personalización la compatibilidad del proyecto?
- Preguntas frecuentes
- Conclusión y soporte del proyecto.
¿Qué es una placa AD de interfaz HDMI a TTL?
Una placa AD de interfaz HDMI a TTL es un controlador LCD que convierte información de video de una fuente HDMI en un formato de señal que un panel LCD TFT TTL/RGB compatible puede procesar. HDMI es ampliamente utilizado por computadoras, sistemas integrados, controladores industriales y otras fuentes de video digital modernas, mientras que muchos paneles LCD TFT usan interfaces RGB o TTL paralelas.
Sin un controlador adecuado, es posible que los ingenieros necesiten rediseñar el sistema anfitrión o desarrollar circuitos de conversión de señales adicionales. Una placa controladora dedicada proporciona una ruta de integración más directa y puede combinar procesamiento de señales, administración de energía del panel, configuración de sincronización y control de retroiluminación en una solución compacta.

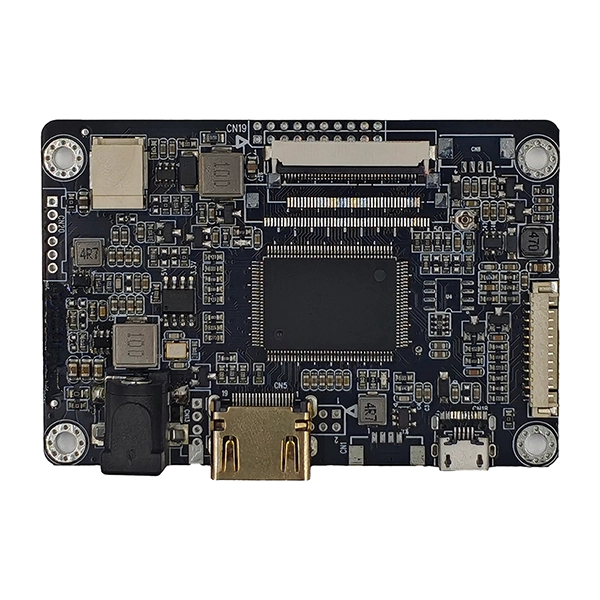

La placa AD de interfaz HDMI a TTL SKY-TDM está diseñada específicamente para la integración de LCD industrial. Según las especificaciones de su producto, admite configuraciones de salida de pantalla TTL/RGB, voltaje de panel ajustable de 3,3 V o 5 V, un controlador LED integrado, firmware personalizable y un rango de fuente de alimentación de CC de 8 a 18 V.
¿Por qué es importante la conversión de HDMI a TTL para proyectos de LCD TFT?
La integración de pantallas a menudo implica más que seleccionar una pantalla LCD con las dimensiones físicas correctas. Los ingenieros también deben hacer coincidir la fuente de video, la interfaz, el voltaje, la sincronización, la luz de fondo, el conector y la estructura mecánica.
Un controlador HDMI a TTL adecuado puede ayudar a abordar varios desafíos de integración comunes:
- Compatibilidad de interfaz:Proporciona una conexión práctica entre fuentes de vídeo HDMI y paneles TFT TTL/RGB.
- Coincidencia de potencia:El voltaje del panel ajustable ayuda a adaptarse a diferentes requisitos eléctricos de LCD.
- Gestión de retroiluminación:El control de retroiluminación LED integrado reduce la necesidad de un circuito de controlador independiente.
- Adaptación de firmware:El tiempo de visualización y otros parámetros se pueden personalizar para modelos de LCD específicos.
- Instalación compacta:Un diseño de controlador pequeño puede resultar valioso cuando el espacio del gabinete es limitado.
- Eficiencia del desarrollo:Una arquitectura de controlador lista para usar puede reducir la cantidad de desarrollo de interfaz de pantalla requerido por el equipo OEM.
¿Cuáles son las características clave a evaluar?
1. Múltiples configuraciones de interfaz TTL/RGB
Diferentes paneles TFT pueden utilizar diferentes asignaciones de pines FPC y configuraciones de señal. La placa admite varias disposiciones de interfaz, incluidas configuraciones RGB de 40 y 50 pines, lo que brinda a los ingenieros una mayor flexibilidad al seleccionar los paneles adecuados.
2. Voltaje del panel ajustable
El controlador admite voltaje de salida de panel seleccionable de 3,3 V y 5 V. Esto es importante porque suministrar un voltaje incompatible puede provocar inestabilidad en la pantalla o dañar potencialmente los componentes electrónicos del panel. La selección de voltaje siempre debe verificarse con las especificaciones eléctricas del fabricante de la pantalla LCD.
3. Controlador de retroiluminación LED integrado
El circuito de control de retroiluminación incorporado simplifica la arquitectura del sistema al combinar el control de pantalla y la gestión de retroiluminación LED en la misma placa. La interfaz de retroiluminación proporciona conexiones de alimentación, encendido/apagado y relacionadas con PWM/Vadj para el control a nivel del sistema.
4. Firmware personalizable
Los paneles LCD requieren parámetros de sincronización adecuados para mostrar las imágenes correctamente. La personalización del firmware puede cubrir parámetros como resolución, sincronización, orientación de la pantalla, logotipo de inicio y configuración OSD, según los requisitos del proyecto.
5. Diseño orientado a la industria
Los equipos industriales pueden funcionar de forma continua y pueden experimentar interferencias eléctricas, variaciones de temperatura y limitaciones de espacio. El controlador está diseñado con administración de energía estable, enrutamiento de señal optimizado e ingeniería consciente de EMI para admitir aplicaciones integradas exigentes.
Especificaciones técnicas clave
La siguiente tabla resume las principales especificaciones publicadas de la placa AD de interfaz HDMI a TTL:
| Característica | Especificación | Valor de integración |
|---|---|---|
| Entrada de vídeo | hdmi | Se conecta con fuentes de vídeo HDMI modernas |
| Salida LCD | TTL/RGB/LVDS | Admite integración de pantalla flexible |
| Voltaje del panel | 3,3 V/5 V | Se adapta a diferentes requisitos de energía del panel |
| Control de retroiluminación | Controlador LED integrado | Reduce los circuitos de retroiluminación externos. |
| Fuente de alimentación | CC de 8 a 18 V | Adecuado para diversas arquitecturas de energía integradas |
| OSD | Teclado externo compatible | Permite el ajuste de la pantalla de cara al usuario |
| firmware | Personalizable | Permite la configuración de visualización específica del proyecto. |
| Temperatura de funcionamiento | -20°C a 80°C | Admite un amplio rango operativo industrial |
Los ingenieros deben confirmar todas las especificaciones eléctricas, de sincronización, mecánicas y de conectores con el panel LCD seleccionado antes de realizar un pedido o comenzar la producción en masa.
¿Dónde se puede utilizar el tablero?
La arquitectura compacta y la interfaz de pantalla configurable hacen que una placa AD de interfaz HDMI a TTL sea útil para una variedad de aplicaciones integradas. Los casos de uso típicos incluyen:
- HMI industriales:Conecte computadoras o controladores industriales a pantallas de operador TFT compactas.
- Instrumentos médicos:Proporcionar una interfaz de visualización para equipos de diagnóstico, monitoreo y laboratorio.
- Equipos de prueba portátiles:Admite pantallas compactas donde el espacio de PCB y la administración de energía son importantes.
- Automatización de edificios:Módulos de visualización del variador utilizados en terminales de control y monitoreo.
- Equipo de seguridad:Integre pantallas TFT en dispositivos compactos de monitoreo y control.
- Terminales empotrados:Proporcione una conexión HDMI a TTL para dispositivos industriales e inteligentes personalizados.
Estas aplicaciones generalmente comparten requisitos similares: transmisión de imágenes estable, compatibilidad de panel predecible, instalación compacta y un controlador que se puede adaptar a la configuración LCD final.
¿Cómo deberían los ingenieros abordar la integración de LCD?
Un proyecto de pantalla confiable debe comenzar con las especificaciones del panel LCD en lugar de simplemente elegir un controlador basado en el conector de entrada. Una verificación de compatibilidad estructurada puede evitar rediseños costosos más adelante en el desarrollo.
- Identifique el modelo de LCD:Confirme el número de pieza exacto del panel y la hoja de datos.
- Verifique la interfaz:Verifique si el panel utiliza la configuración de pines TTL/RGB requerida.
- Confirmar voltaje:Haga coincidir la configuración de voltaje del panel del controlador con la especificación LCD.
- Verificar el tiempo:Verifique el reloj de píxeles, la sincronización horizontal, la sincronización vertical, la sincronización y los parámetros relacionados.
- Haga coincidir la luz de fondo:Confirme el voltaje del LED, la corriente, los requisitos de PWM y la configuración del conector.
- Consultar detalles mecánicos:Verifique la orientación del FPC, la posición del conector, las dimensiones de la placa y los requisitos de montaje.
- Pruebe el conjunto completo:Evalúe la estabilidad de la imagen, el comportamiento de inicio, el control del brillo, el rendimiento de la temperatura y el funcionamiento a largo plazo.
Proporcionar la hoja de datos del LCD, la aplicación prevista, la fuente de entrada y las limitaciones del gabinete al proveedor del controlador puede hacer que el proceso de comparación sea considerablemente más eficiente.
¿Cómo mejora la personalización la compatibilidad del proyecto?
Las placas controladoras estándar son útiles para aplicaciones comunes, pero los productos OEM frecuentemente tienen requisitos que no pueden resolverse con una configuración genérica. Por lo tanto, la personalización del firmware y el hardware puede convertirse en una parte importante del desarrollo de pantallas.
SKY-TDM ofrece opciones de personalización que pueden incluir:
- Resolución LCD y configuración de temporización
- Ajuste de parámetros de imagen y velocidad de fotogramas de visualización
- Personalización del logotipo de arranque y de la interfaz de inicio.
- Configuración del menú OSD
- Ajuste de orientación de la pantalla
- Cable TTL/RGB y conector FPC a juego
- Brillo de la retroiluminación y optimización de la secuencia de energía
- Personalización de serigrafía de PCB y etiquetas privadas
- Adaptación de montaje mecánico.
Este enfoque es particularmente útil para los fabricantes OEM que desarrollan equipos con un modelo de LCD definido, una carcasa personalizada o un ciclo de vida prolongado del producto. SKY-TDM también proporciona capacidades de integración de pantallas más amplias que cubren paneles táctiles, pantallas LCD y placas de controlador LCD, lo que puede ayudar a simplificar el abastecimiento de componentes múltiples.
Preguntas frecuentes
P1: ¿Qué paneles LCD pueden funcionar con una placa AD de interfaz HDMI a TTL?
La placa está diseñada para paneles LCD TFT TTL/RGB compatibles. La compatibilidad depende de los requisitos de interfaz, resolución, sincronización, voltaje, conector y retroiluminación del panel. Proporcionar el modelo de LCD exacto ayuda al equipo de ingeniería a verificar la compatibilidad.
P2: ¿Se puede personalizar el firmware para una pantalla LCD específica?
Sí. El firmware se puede personalizar según los requisitos del proyecto, incluidos el tiempo de visualización, la resolución, la orientación, el logotipo de inicio y las configuraciones relacionadas con OSD.
P3: ¿La placa incluye un controlador de retroiluminación?
Sí. El controlador incluye un controlador de retroiluminación LED integrado, lo que ayuda a reducir la necesidad de un módulo de control de retroiluminación externo adicional.
P4: ¿Qué voltaje del panel admite el controlador?
Las especificaciones publicadas indican opciones de voltaje de panel seleccionables de 3,3 V y 5 V. Se debe seleccionar la configuración correcta de acuerdo con las especificaciones del fabricante de la pantalla LCD.
P5: ¿La placa es adecuada para equipos industriales?
Sí. El producto está diseñado para aplicaciones industriales como terminales HMI, equipos médicos, instrumentos de laboratorio, dispositivos de prueba portátiles y sistemas de control integrados. Su rango de temperatura de funcionamiento publicado es de -20 °C a 80 °C.
P6: ¿Puede SKY-TDM proporcionar cables compatibles?
Sí. SKY-TDM admite la combinación de interfaces y cables para proyectos de integración de pantallas, incluidos cables de señal TTL/RGB personalizados y conexiones FPC.
P7: ¿Pueden los clientes OEM solicitar una marca personalizada?
Sí. La personalización disponible puede incluir marcas de serigrafía de PCB, empaques de etiqueta privada, firmware exclusivo y otros requisitos específicos del proyecto.
Conclusión y soporte del proyecto.
Elegir el controlador de pantalla adecuado puede influir significativamente en la eficiencia y confiabilidad de un proyecto de LCD integrado. Una placa AD de interfaz HDMI a TTL proporciona un puente práctico entre fuentes de vídeo HDMI y paneles TTL/RGB TFT al tiempo que combina conversión de señal, administración de energía del panel, control de retroiluminación y configuración de firmware en una solución compacta. Para los fabricantes OEM, la capacidad de personalizar la sincronización, el firmware, los cables, los conectores y los detalles mecánicos puede simplificar aún más el desarrollo de productos y respaldar una producción estable a largo plazo.
Si está desarrollando una HMI industrial, un instrumento médico, un dispositivo de laboratorio, un probador portátil u otro producto de pantalla integrada, SKY-TDM puede ayudarlo a evaluar su modelo de LCD y los requisitos del sistema. Explore la placa AD de interfaz HDMI a TTL ocontáctanoscon su hoja de datos de LCD, la interfaz requerida, la cantidad y los requisitos de personalización para analizar una solución de controlador de pantalla adecuada.
