Unos paneles táctiles son mucho más que una simple superficie transparente. Su estructura interna, materiales conductores, precisión de fabricación y diseño eléctrico determinan si puede funcionar de manera confiable y estable en aplicaciones del mundo real.
Para los fabricantes de equipos industriales, seleccionar el panel táctil industrial adecuado va mucho más allá de simplemente comparar tamaños de pantalla o interfaces. Para garantizar un funcionamiento estable en entornos complejos, es esencial comprender cómo los principios de funcionamiento, los procesos de fabricación y el diseño estructural de un panel táctil impactan la durabilidad, precisión y estabilidad operativa a largo plazo del producto.
SKY-TDMproporciona principalmente soluciones de paneles táctiles personalizadas para sistemas de control industrial, equipos médicos, electrónica automotriz, quioscos de autoservicio y otras aplicaciones que requieren una interacción confiable entre humanos y máquinas.
Nuestra cartera de productos incluye paneles táctiles capacitivos proyectados (PCAP), así como paneles táctiles resistivos de 4, 5 y 8 cables. Cada tecnología presenta sus propios principios de funcionamiento, diseños estructurales y procesos de fabricación únicos, lo que los hace adecuados para distintas áreas de aplicación.
Los paneles táctiles PCAP (Capacitiva Proyectada) logran un control táctil preciso al detectar cambios en el campo eléctrico, mientras que los paneles táctiles resistivos lo logran al detectar variaciones de la señal eléctrica causadas por el contacto físico entre capas conductoras.
Aunque ambas tecnologías permiten a los usuarios interactuar directamente con la pantalla, difieren significativamente en términos de materiales, configuraciones de electrodos y procesos de ensamblaje.

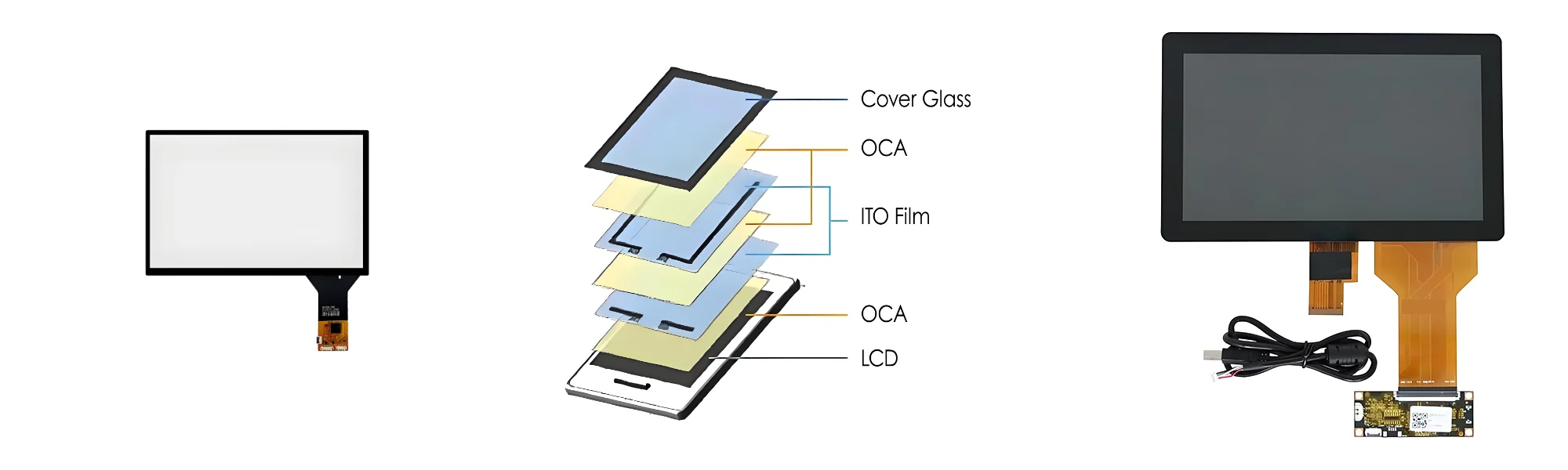

La estructura de un panel táctil PCAP consta de los siguientes componentes:
● Cubreobjetos u otros componentes adecuados de la superficie de la cubierta
● Capas de electrodos conductores transparentes.
● Materiales aislantes y de soporte (p. ej., OCA, SCA)
● Circuitos impresos flexibles (FPC)
● Placa controladora de pantalla táctil
Cada configuración ofrece diferentes compensaciones entre rendimiento óptico, propiedades mecánicas, espesor y costo, lo que las hace adaptables a diversos escenarios de aplicación.

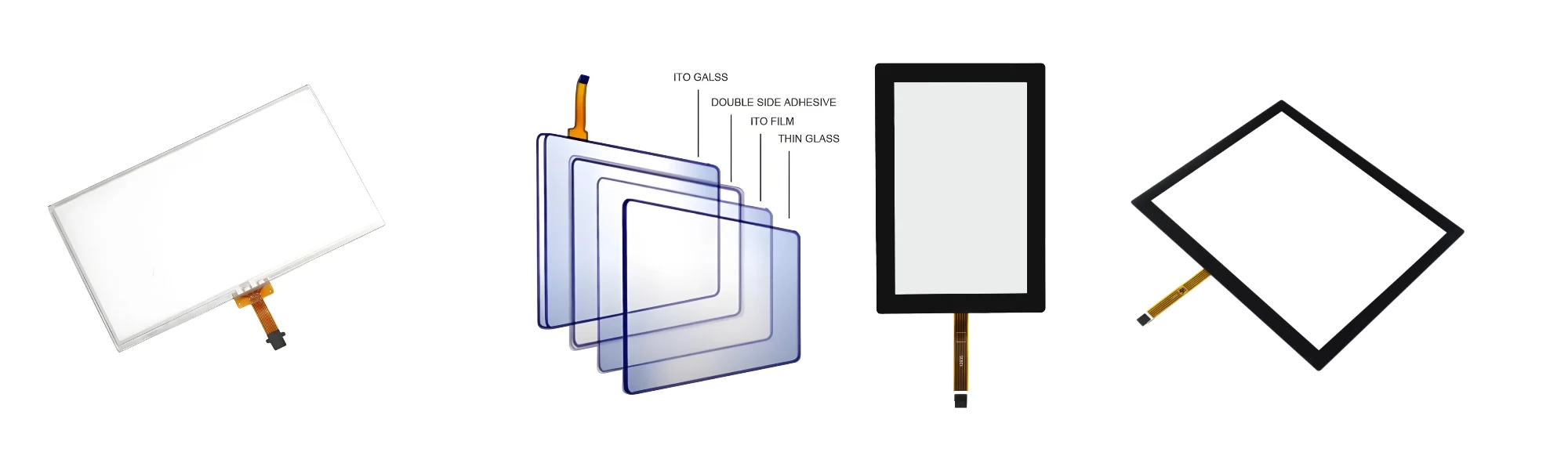

La estructura de un panel táctil resistivo normalmente consta de dos capas conductoras separadas por puntos espaciadores aislantes microscópicos.
La capa superior suele ser una película flexible recubierta con un material conductor transparente, mientras que la capa inferior es vidrio u otro sustrato con un revestimiento conductor.
Cuando un usuario presiona la superficie de la pantalla, la capa superior se deforma para hacer contacto con la capa conductora inferior. Luego, el controlador mide las señales eléctricas resultantes para determinar la ubicación exacta del toque.
Dependiendo de los requisitos de diseño específicos, también puede incluir revestimientos protectores, cintas para bordes, cables flexibles y componentes de soporte mecánico.
Este principio de funcionamiento basado en la presión no solo permite que las pantallas táctiles resistivas admitan el funcionamiento con las manos desnudas, sino que también las hace compatibles con el funcionamiento con guantes y el uso de lápices ópticos u objetos duros adecuados.
La fabricación de paneles táctiles capacitivos PCAP requiere un control preciso sobre las pistas conductoras, las superficies ópticas, la precisión de la alineación y las conexiones eléctricas.
Aunque el proceso de fabricación varía según los materiales del sensor y el diseño estructural, las principales etapas de producción suelen incluir los siguientes pasos.
El proceso de fabricación implica la inspección de cubreobjetos, sustratos de sensores, materiales conductores transparentes, circuitos impresos flexibles (FPC), cintas adhesivas y otros componentes. La calidad del material impacta directamente en la claridad óptica, el rendimiento eléctrico, la confiabilidad de la laminación y la resistencia mecánica del producto final. Para proyectos industriales, la selección de materiales se determina en función del entorno operativo del equipo y los requisitos mecánicos.
Dependiendo de los requisitos de diseño, el cubreobjetos se somete a procesos como corte, rectificado de bordes, taladrado, pulido y refuerzo químico. También se pueden aplicar bordes, logotipos, patrones decorativos y elementos de montaje serigrafiados personalizados. Sujeto a la compatibilidad de los materiales y el diseño elegidos, se pueden aplicar tratamientos de superficie como revestimientos antideslumbrante (AG), antirreflectante (AR), antihuellas (AF) y antimanchas. Estos tratamientos ayudan a que la pantalla táctil se adapte a diferentes condiciones de iluminación, procedimientos de limpieza y requisitos estéticos.
Los sensores capacitivos contienen electrodos conductores transparentes dispuestos en matrices específicas para detectar cambios de capacitancia. Los patrones de seguimiento de los electrodos y los diseños de enrutamiento determinan cómo se detectan y transmiten las señales táctiles al controlador.
Dependiendo de la tecnología del sensor, el proceso de fabricación puede implicar grabado fotolitográfico, procesamiento láser, impresión u otros métodos adecuados. La precisión de la producción es fundamental, ya que los defectos en las pistas conductoras pueden afectar negativamente el rendimiento táctil y la consistencia del producto.
El sensor debe estar conectado eléctricamente al controlador táctil a través de un FPC. El proceso de unión requiere una alineación precisa y condiciones de procesamiento controladas. Las conexiones eléctricas confiables ayudan a minimizar las fallas de conexión y garantizar una comunicación estable entre el sensor y el controlador.
El cubreobjetos y el sensor se laminan entre sí mediante un adhesivo transparente adecuado. La calidad de la laminación afecta directamente la apariencia, el rendimiento óptico y la integridad mecánica del producto. Durante la producción, se deben controlar estrictamente el polvo, las burbujas, las desviaciones de alineación y los defectos adhesivos.
Los paneles táctiles capacitivos PCAP terminados se someten a inspecciones de apariencia, respuesta táctil, continuidad de los electrodos y compatibilidad con el controlador de destino. Para proyectos específicos, las pruebas adicionales pueden incluir rendimiento multitáctil, operación con guantes, operación con interferencia de agua, operación a temperatura amplia y pruebas de compatibilidad electromagnética (EMC).
La selección de materiales debe basarse principalmente en el escenario de aplicación para evitar un exceso de ingeniería y aumentos de costos innecesarios. Estas pruebas avanzadas no deben asumirse como configuraciones estándar para todos los paneles táctiles PCAP.
Un panel táctil resistivo de 4 hilos normalmente consta de una película conductora superior flexible y un sustrato conductor inferior, separados por puntos espaciadores aislantes.
En un diseño común, el sustrato inferior lleva los electrodos del eje X, mientras que la película superior lleva los electrodos del eje Y. Cuando la presión pone en contacto las dos superficies conductoras, el controlador aplica voltaje al conjunto de electrodos correspondiente y mide las señales resultantes para calcular las coordenadas de contacto. El proceso de fabricación generalmente incluye:
● Preparación de materiales: selección de películas de PET, sustratos conductores, materiales espaciadores, cintas adhesivas y circuitos impresos flexibles (FPC) según las especificaciones del panel.
● Procesamiento de capas conductoras: utilizar procesos de fabricación adecuados para fabricar las superficies resistivas y los electrodos.
● Formación de puntos espaciadores: Impresión de puntos aislantes uniformes en el sustrato conductor para garantizar que las capas conductoras permanezcan separadas cuando no se presiona el panel.
● Serigrafía y procesamiento periférico: Fabricación de bordes decorativos, patrones aislantes u otras características específicas según sea necesario.
● Laminación y ensamblaje: Alinear y ensamblar la película superior y el sustrato inferior manteniendo el espaciado y las características mecánicas requeridas.
● Conexión e Inspección FPC: Completar las conexiones eléctricas, seguido de inspecciones de coordenadas, resistencia, apariencia y funcionalidad.
Un panel táctil resistivo de 4 hilos es una solución muy rentable.
Un panel táctil resistivo de 5 cables presenta una configuración de electrodos diferente en comparación con la versión de 4 cables. En un diseño típico, el sustrato conductor inferior sirve como superficie de detección, con electrodos en las cuatro esquinas que establecen el campo eléctrico de medición, mientras que la película conductora superior actúa principalmente como una capa de detección de voltaje.
Un panel táctil resistivo de 8 cables se basa en la arquitectura tradicional de 4 cables agregando conexiones adicionales para lograr mediciones eléctricas más estables.
La selección de la pantalla táctil adecuada depende del escenario de aplicación específico:
Los paneles táctiles resistivos de 4 hilos son los más adecuados para aplicaciones con estrictas restricciones de costes.
Los paneles táctiles resistivos de 5 cables son ideales para aplicaciones industriales que involucran operaciones de alta frecuencia, contacto frecuente y una larga vida útil esperada.
Los paneles táctiles resistivos de 8 hilos son adecuados para entornos hostiles donde se requiere una estabilidad superior.
Los distintos entornos industriales tienen distintos requisitos en cuanto a una combinación de rendimiento táctil, durabilidad, calidad óptica y flexibilidad operativa.
Automatización Industrial e Interfaces Hombre-Máquina (HMI)
Los paneles de control industriales normalmente requieren una respuesta táctil estable, un funcionamiento confiable y compatibilidad con los sistemas de control de equipos.
Las pantallas táctiles PCAP son ideales para interfaces que requieren una superficie de vidrio, operación intuitiva y capacidades multitáctiles. Por el contrario, la tecnología resistiva es adecuada para aplicaciones que requieren entrada basada en presión o compatibilidad con varios guantes y lápices ópticos.
Equipo médico
Los instrumentos médicos requieren superficies que sean fáciles de limpiar, dimensiones mecánicas controladas y una respuesta táctil confiable.
Los paneles táctiles PCAP cuentan con un diseño de panel frontal de vidrio liso, mientras que los paneles resistivos son adecuados para instrumentos donde la entrada de presión y la compatibilidad con herramientas de puntero dedicadas son prioridades.
Kioscos de Autoservicio y Equipos Industriales
Los quioscos de autoservicio, las máquinas expendedoras, las impresoras y las interfaces de equipos pueden requerir cubreobjetos, dimensiones de montaje, enrutamiento FPC y compatibilidad del controlador personalizados.
Los paneles táctiles PCAP brindan una experiencia de usuario moderna, mientras que la tecnología resistiva es más adecuada para aplicaciones con requisitos de entrada específicos o restricciones de costos estrictas.
Transporte y equipo al aire libre
Los sistemas ferroviarios, la electrónica marina, las estaciones de carga y los terminales de control exteriores a menudo enfrentan desafíos como fluctuaciones de temperatura, humedad, vibraciones o luz ambiental intensa.
En estas aplicaciones, la pantalla táctil debe evaluarse como una parte integral del sistema general. Factores como la cubierta de vidrio, el diseño del sellado, los adhesivos, la configuración del controlador, el brillo de la pantalla y los métodos de montaje mecánico afectan la confiabilidad general.
Ya sea que se utilice PCAP o tecnología resistiva, no se puede asumir que poseen inherentemente capacidades de protección ambiental, legibles a prueba de agua o a la luz del sol sin un diseño y validación adecuados.
Al seleccionar un proveedor adecuado, se recomienda considerar los siguientes factores:
● Experiencia en PCAP y estructuras de paneles táctiles resistivos.
● Disponibilidad de configuraciones resistivas de 4, 5 y 8 cables
● Capacidad en selección de materiales y personalización estructural.
● Control de procesos de fabricación de sensores, serigrafía, laminación y montaje.
● Compatibilidad con FPC y controladores táctiles
● Precisión dimensional, junto con registros y procedimientos integrales de control de calidad.
● Soporte para la creación de prototipos y coherencia en la producción en masa.
● Eficiencia en la comunicación técnica y capacidad de suministro a largo plazo.
Brindamos soluciones de paneles táctiles personalizadas para proyectos OEM y ODM, ayudando a los clientes a evaluar de manera integral las estructuras, materiales, dimensiones, conexiones eléctricas y requisitos de aplicación de los paneles táctiles.
Ya sea que necesite paneles táctiles capacitivos PCAP o paneles táctiles resistivos de 4, 5 y 8 cables, podemos seleccionar la solución mecánica óptima que cumpla con los requisitos funcionales, mecánicos y ambientales de su equipo.
