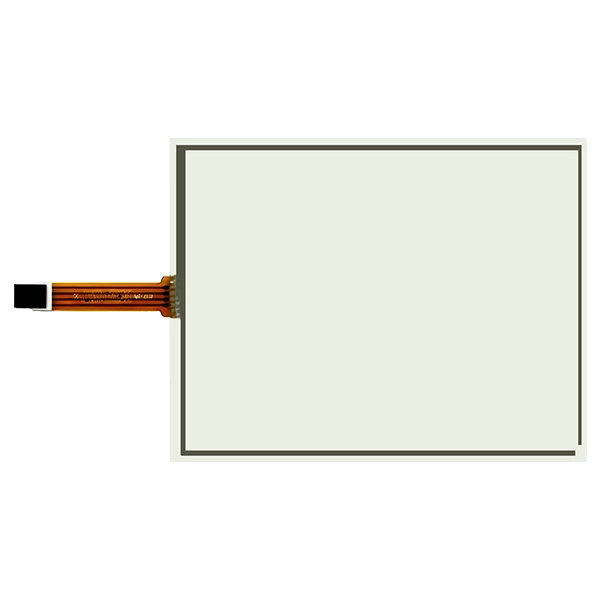

El SKY-TDMPanel táctil resistivo de 4 cables de 8,4 pulgadases una solución HMI robusta y de alta confiabilidad diseñada específicamente para máquinas herramienta CNC y entornos de automatización industrial. Optimizado para un funcionamiento continuo en fábrica las 24 horas del día, los 7 días de la semana, este panel táctil industrial estándar 4:3 ofrece precisión constante, respuesta táctil estable y durabilidad excepcional frente a las duras condiciones de los talleres de mecanizado. Es la actualización ideal o la solución OEM para sistemas de control CNC modernos y heredados.
Disponible en versiones capacitiva proyectada (PCAP) y resistiva (de 4 y 5 hilos), nuestro panel táctil resistivo de 4 hilos y 8,4 pulgadas es totalmente compatible con el funcionamiento con guantes y lápiz óptico, junto con algoritmos táctiles resistentes al agua. Esto garantiza una interacción confiable entre hombre y máquina incluso en presencia de neblina de aceite, polvo, restos metálicos y vibraciones mecánicas.
Con la unión óptica completa opcional, el panel elimina eficazmente el reflejo de la luz interna, mejora la visibilidad en condiciones de iluminación brillante o exterior y mejora el contraste de la pantalla. También logra un rendimiento estructural a prueba de polvo, resistente a vibraciones y antivaho.

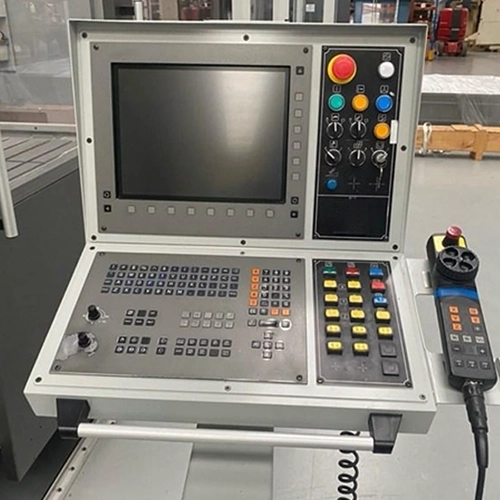

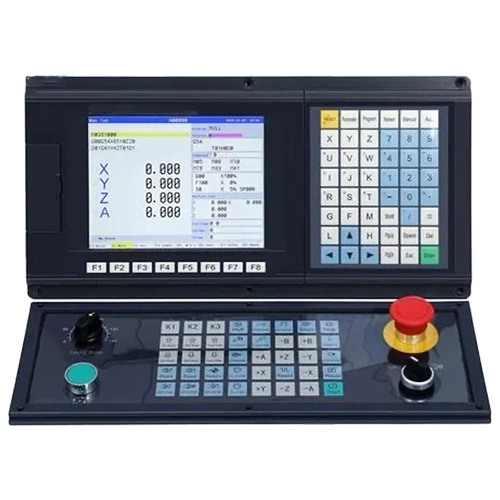

Con una amplia adaptabilidad a temperaturas, un diseño antiinterferencias EMC industrial profesional y una amplia compatibilidad con múltiples industrias, esta pantalla táctil se integra perfectamente con centros de mecanizado CNC, fresadoras, tornos, equipos de rectificado, máquinas de electroerosión, sistemas de corte por láser y gabinetes de control PLC automatizados. Satisface plenamente las demandas de suministro de alta estabilidad y ciclo de vida prolongado de los proyectos de modernización de máquinas y equipos OEM industriales.
A diferencia de las pantallas táctiles de consumo que son sensibles a las interferencias ambientales, nuestro panel táctil resistivo de 4 cables de 8,4 pulgadas está totalmente optimizado para escenarios complejos de talleres de mecanizado. Resiste de manera estable las perturbaciones industriales comunes, incluida la acumulación de polvo, la erosión por neblina de aceite, la contaminación por partículas metálicas, la vibración mecánica a largo plazo y los cambios frecuentes de temperatura, manteniendo una precisión táctil de deriva cero y un funcionamiento estable del sistema durante una producción continua de larga duración.
Soporta un amplio rango de temperatura de funcionamiento de-20°C a +70°Cy temperatura de almacenamiento de-30°C a +80°CAdemás de las condiciones de trabajo sin condensación de alta humedad, este resistente panel táctil se adapta completamente a los cambios inestables del entorno de fábrica.
Equipada con una cubierta de vidrio de alta dureza de grado industrial y revestimientos opcionales de resistencia al impacto de nivel IK, antideslumbrante AG, antirreflectante AR y antihuellas AF, la pantalla resiste eficazmente el desgaste diario por rayones, la contaminación por aceite y el reflejo de la luz, lo que reduce en gran medida la frecuencia de mantenimiento del equipo y mejora la eficiencia operativa en el sitio.
Este panel táctil resistivo de 4 cables de 8,4 pulgadas integra un excelente rendimiento táctil y confiabilidad industrial, lo que respalda diversas necesidades de operación en sitio y estándares de integración de equipos. La versión resistiva ofrece una detección de presión estable, insensible a la humedad ambiental y a las interferencias electromagnéticas, y se adapta perfectamente a los requisitos de control de mecanizado y ajuste de parámetros CNC de alta precisión.
Al adoptar un diseño antiinterferencias EMC industrial profesional, la pantalla táctil protege eficazmente el ruido electromagnético generado por inversores, motores y equipos de alta frecuencia en el sitio, evitando fallas táctiles, compensaciones y problemas de contacto fantasma. Admite múltiples interfaces industriales convencionales, incluidasUSB, I2C, UART y RS232, con definiciones de interfaz personalizables y estructuras FPC para adaptarse a diferentes controladores industriales y sistemas integrados, y es totalmente compatible con Windows, Linux, Android y otras plataformas operativas industriales.
Además de las configuraciones estándar, admitimos serigrafía de vidrio de cubierta personalizada, procesamiento de logotipos de marcas, apertura estructural especial y suministro industrial de ciclo de vida ultralargo, resolviendo el problema del reemplazo fácil y el ciclo de servicio corto de las pantallas civiles para los fabricantes de equipos CNC.
Como fabricante profesional OEM/ODM de pantallas táctiles industriales, SKY-TDM ofrece servicios integrales de personalización personalizados para máquinas herramienta CNC y proyectos de automatización industrial.
Apoyamos el desarrollo personalizado de todo el proceso, incluida la combinación de pantallas LCD, el diseño estructural del sensor táctil, la personalización del espesor y la apariencia de la cubierta de vidrio, el ajuste de unión óptica y la selección de IC del controlador interno. Para condiciones de trabajo complejas en el sitio, podemos realizar optimizaciones específicas, como ajuste de la sensibilidad al tacto de los guantes, estabilización del tacto en agua húmeda, mejora de la resistencia a la interferencia electromagnética EMC industrial y actualización estructural a prueba de agua y polvo.
También brindamos soporte a la depuración de programas de firmware, adaptación estructural mecánica y ensamblaje de módulos de pantalla terminados, brindando a los clientes soluciones completas de pantalla táctil desde la verificación de prototipos hasta la producción en masa, que pueden integrarse sin problemas en proyectos de desarrollo de nuevos equipos y renovación de equipos antiguos.
Todos los paneles táctiles resistivos de 4 cables de 8,4 pulgadas se someten a pruebas industriales estandarizadas integrales antes de la entrega para garantizar una consistencia de lote estable a largo plazo. Nuestro proceso de inspección completo cubre la inspección de apariencia óptica, pruebas de linealidad de precisión táctil, calibración de sensibilidad, pruebas de envejecimiento por ciclos de alta y baja temperatura, pruebas de durabilidad en condiciones de alta humedad, pruebas de vibración mecánica, pruebas de protección electrostática ESD y verificación de compatibilidad electromagnética EMI, eliminando de antemano fallas del producto como deriva táctil, inducción insensible y holgura estructural.
Todo el proceso de producción cumple con los estándares del sistema de gestión de calidad ISO, con una estricta inspección del material entrante, monitoreo del proceso e inspección del producto terminado, lo que garantiza que cada producto pueda adaptarse a la operación de taller industrial de alta intensidad a largo plazo y brindar una garantía de calidad confiable para los equipos CNC.
SKY-TDM posee una cadena completa de producción de pantallas táctiles industriales, que abarca investigación y desarrollo independientes, procesamiento de sensores, serigrafía, accesorios de unión óptica, ensamblaje de módulos LCD y pruebas de productos terminados. Contamos con capacidades maduras de producción en masa para pantallas táctiles capacitivas PCAP y pantallas táctiles resistivas de múltiples tipos, sirviendo a múltiples campos como automatización industrial, máquinas herramienta CNC, fabricación inteligente, electrónica marina, equipos de transporte, sistemas de energía y terminales inteligentes comerciales.
Con recursos estables de la cadena de suministro y una gestión de producción estandarizada, podemos responder de manera flexible a la personalización de muestras de los clientes, la producción de prueba en lotes pequeños y las demandas de pedidos en lotes grandes, brindando a los clientes globales productos de pantalla táctil industrial rentables y de alta estabilidad.
| Parámetro | Especificación |
| Tamaño | 8,4 pulgadas |
| Relación de aspecto | 4:3 |
| Tipo táctil | Resistivo de 4 hilos/Resistivo de 5 hilos |
| Puntos de contacto | Toque de presión de un solo punto (alta precisión) |
| Dureza superficial | ≥6H |
| Cubierta de vidrio | Grosor personalizado, forma, logotipo y revestimiento AG/AR/AF |
| Temperatura de funcionamiento | -20°C ~ +70°C |
| Transmitancia de luz | ≥85% |
| Compatibilidad del sistema | Windows / Linux / Android / Sistemas Industriales Embebidos |
Para garantizar una alta durabilidad y estabilidad del panel táctil resistivo de 4 cables de 8,4 pulgadas en máquinas CNC, se deben resolver problemas clave.
En primer lugar, la entrada de aceite y refrigerante puede dañar los circuitos internos y provocar líneas abiertas. Un sellado de bordes robusto y paneles frontales con clasificación IP65 son esenciales para bloquear líquidos.
En segundo lugar, las vibraciones constantes y los impactos mecánicos requieren montajes que absorban los impactos y estructuras reforzadas para evitar la fatiga estructural.
En tercer lugar, las fuertes interferencias electromagnéticas de los motores pueden provocar una desviación del tacto. Los circuitos de filtrado y blindaje adecuados estabilizan las señales.
Cuarto, la película superior flexible es propensa a rayarse. El uso de revestimientos endurecidos y resistentes al desgaste prolonga la vida útil.
Finalmente, las fluctuaciones de temperatura exigen componentes de calidad industrial para un funcionamiento confiable.
Con más de una década de experiencia en I+D y fabricación de pantallas táctiles industriales, SKY-TDM ha trabajado durante mucho tiempo con fabricantes de equipos CNC y de automatización industrial, acumulando una amplia experiencia en personalización de proyectos y adaptación in situ. Brindamos soporte técnico profesional, creación rápida de prototipos y producción flexible con MOQ bajos, lo que garantiza un suministro estable a largo plazo durante todo el ciclo de vida del producto para equipos industriales.
Respaldado por un completo servicio posventa y soporte técnico, SKY-TDM se compromete a convertirse en un socio confiable a largo plazo para los fabricantes de equipos originales (OEM) de componentes de pantallas industriales.
R: Sí. Este panel táctil está personalizado profesionalmente para centros de mecanizado CNC, fresadoras, tornos, rectificadoras, equipos de electroerosión y sistemas de control HMI industriales. Está totalmente adaptado a entornos de taller hostiles y a un funcionamiento continuo a largo plazo.
R: Sí. Proporcionamos soluciones PCAP multitáctiles, resistivas de 4 y 5 hilos opcionales para cumplir con los requisitos específicos de precisión, costo y escenarios de aplicación en varios proyectos CNC.
R: Sí. Tanto nuestra PCAP optimizada de grado industrial como nuestras soluciones resistivas admiten un funcionamiento estable del tacto de los guantes y del lápiz óptico, adaptándose plenamente a los hábitos operativos diarios del personal del taller.
R: Absolutamente. Apoyamos la personalización integral del cubreobjetos, incluidos ajustes de espesor, corte de formas especiales, serigrafía del logotipo de la marca, recubrimientos funcionales como AG (antirreflejo), AR (antirreflectante) y AF (antihuellas), así como refuerzo de resistencia al impacto de nivel IK.
R: Sí. Ofrecemos servicios integrales que cubren la selección de LCD, montaje de panel táctil, unión óptica y ensamblaje de módulos, entregando productos terminados listos para su instalación directa en el equipo.
R: Sí. Estamos comprometidos con el suministro de productos con un ciclo de vida prolongado para nuestros clientes industriales, evitando reemplazos frecuentes de modelos y garantizando un suministro estable de lotes para equipos de producción en masa.
R: Sí. Ofrecemos soluciones integrales personalizadas que van desde el diseño estructural, la optimización del rendimiento y la depuración del firmware hasta el ensamblaje del producto terminado, atendiendo tanto al desarrollo de nuevos productos como a proyectos de modernización de equipos heredados.
Si necesitas un estándarPanel táctil resistivo de 4 cables de 8,4 pulgadaso soluciones de pantalla táctil personalizadas diseñadas específicamente para equipos de máquinas CNC, comuníquese con el equipo de ingeniería profesional de SKY-TDM. Brindamos servicios gratuitos de consulta técnica, búsqueda de soluciones y pruebas de muestras para fabricantes globales de máquinas herramienta CNC.
