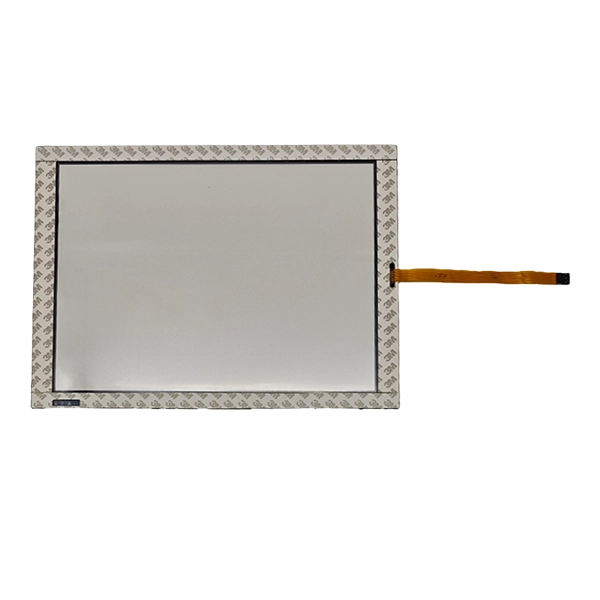

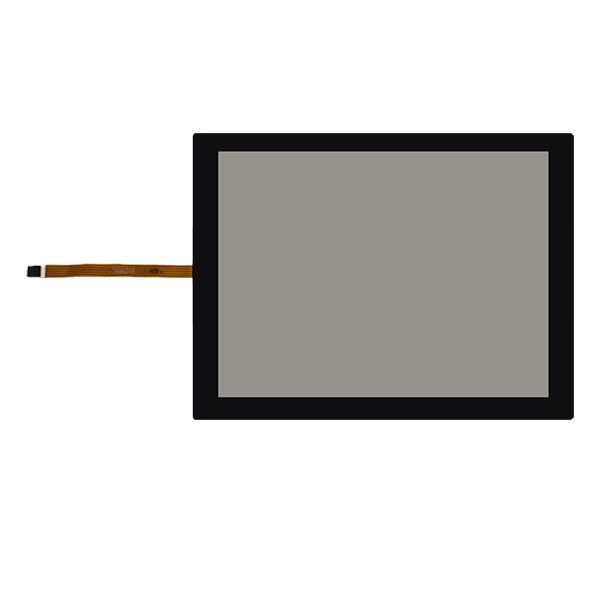

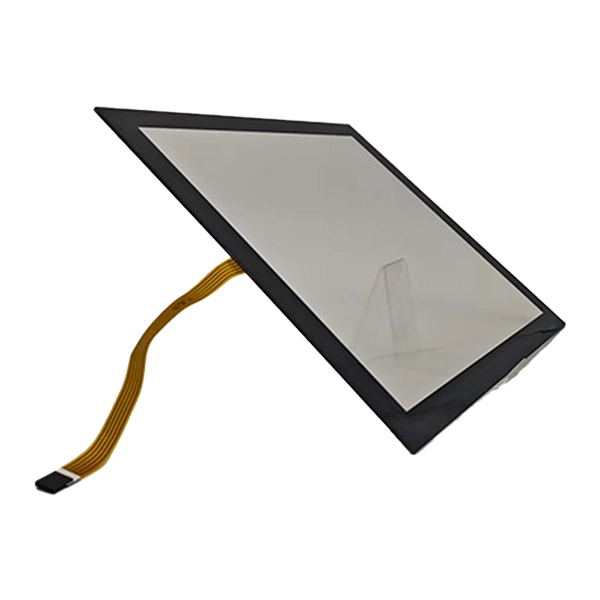

NuestroPanel táctil resistivo de 5 cables de 17 pulgadasestá diseñado específicamente para navegación marina resistente, consolas de timonera, sistemas de monitoreo de sala de máquinas y equipos de control de embarcaciones en alta mar. Esta solución resistiva de un solo toque supera significativamente a las pantallas táctiles capacitivas en entornos marinos y admite perfectamente la entrada precisa con guantes de trabajo, guantes impermeables para uso marítimo, lápices ópticos y dedos mojados.
Construido sobre una arquitectura resistiva madura de 5 cables, este panel elimina eficazmente los problemas de envejecimiento y deriva comunes en las pantallas táctiles tradicionales de 4 cables. Soporta más35 millonesactivaciones táctiles manteniendo una linealidad constante, cumpliendo plenamente con los rigurosos requisitos de funcionamiento continuo de los buques las 24 horas, los 7 días de la semana. Especialmente optimizado para resistir las amenazas marítimas típicas, incluidas vibraciones, niebla salina, humedad alta persistente y amplias fluctuaciones de temperatura desde-20°C a +70°C---También está disponible con recubrimientos opcionales AG (Antideslumbrante) / AR (Antirreflectante) / AF (Antihuellas) y unión óptica para mejorar significativamente la legibilidad a la luz del sol en puentes abiertos.
Ofrecemos servicios de personalización flexibles, que incluyen interfaces USB/RS232, enrutamiento FPC personalizado, sellado de bordes reforzado (que admite integración impermeable IP65~IP67), optimización EMI (interferencia electromagnética) y procesamiento de cubreobjetos personalizado. Fabricado en nuestroNorma ISO 9001, ISO 13485 e IATF 16949-Fábrica certificada, cada unidad se somete a estrictas pruebas ópticas, de temperatura y de confiabilidad antes del envío.
Más allá de los sistemas marinos, este panel táctil también se utiliza ampliamente en HMI de automatización industrial, maquinaria pesada y equipos de diagnóstico médico. Apoyamos tanto el muestreo de prototipos como los pedidos OEM/ODM a gran escala, comprometidos a ofrecer soluciones confiables de interacción hombre-máquina para integradores globales de equipos marinos.
| Artículo | Especificación |
| Tamaño | 17 pulgadas |
| Tecnología táctil | Resistivo de 5 hilos (un solo toque) |
| Entrada admitida | Dedo, guantes protectores, lápiz óptico, dedos mojados |
| Interfaz | USB / RS232 / Controlador personalizado Opcional |
| Dureza superficial | ≥3H |
| Transmitancia de luz | Hasta 80% |
| Temperatura de funcionamiento | -20°C ~ +70°C |
| Aplicaciones primarias | Navegación marina y control de embarcaciones, Automatización industrial, Equipos médicos, Maquinaria pesada |
| Personalización | Totalmente compatible con OEM/ODM |
Las interfaces hombre-máquina (HMI) a bordo deben funcionar de manera consistente en condiciones difíciles donde los paneles táctiles comerciales estándar a menudo fallan.

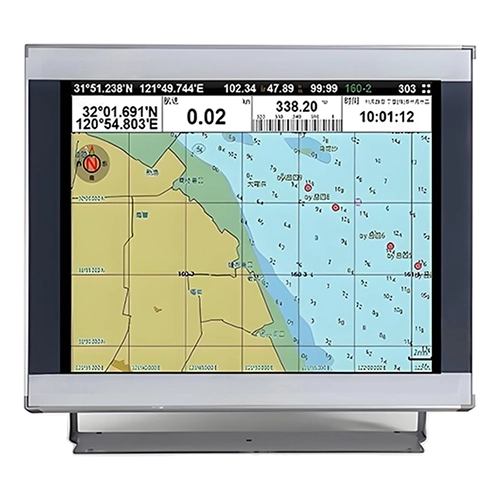

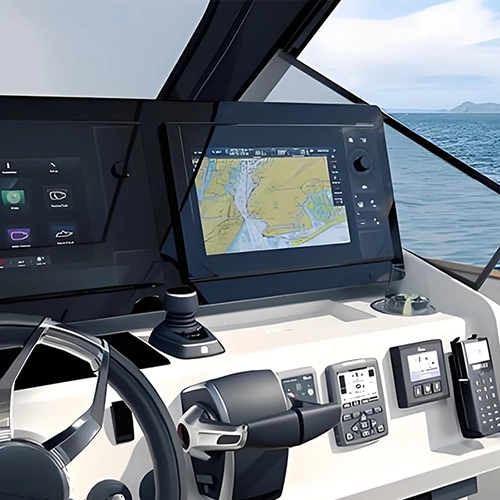

Nuestro panel táctil resistivo de 5 cables y 17 pulgadas está ampliamente integrado en diversos equipos marinos, incluidos: pantallas de navegación marina, consolas de control de puente/timonera, terminales de operador de radar y sonar, sistemas de monitoreo de la sala de máquinas, HMI de automatización marina, equipos de comunicación a bordo, paneles de control de plataformas marinas y unidades de control de distribución de energía marina.
La tecnología resistiva de 5 cables mantiene una capacidad de respuesta constante para las tripulaciones de las embarcaciones, lo que aumenta directamente la seguridad a bordo y garantiza la estabilidad operativa para los integradores OEM marinos.
Porque ofrece un rendimiento superior en las siguientes áreas:
Durante las operaciones marítimas diarias, las tripulaciones normalmente necesitan usar guantes protectores. Este panel táctil registra con precisión entradas basadas en presión de una amplia variedad de fuentes, incluidos guantes de trabajo resistentes, guantes impermeables para alta mar, guantes protectores aislados, lápices ópticos de punta dura, yemas de los dedos y uñas desnudas, así como dedos húmedos o mojados. Es esta versatilidad excepcional la que hace que el contacto resistivo sea la opción preferida para embarcaciones comerciales y de trabajo.
Las exhibiciones en puentes suelen funcionar las 24 horas del día, los 7 días de la semana durante varios años en entornos marinos hostiles. En comparación con los paneles resistivos tradicionales de 4 hilos, nuestra arquitectura resistiva de 5 hilos ofrece ventajas excepcionales:
- Encima35 millonesvida útil de las activaciones táctiles
- Linealidad táctil constante durante todo el ciclo de vida
- Fuerte resistencia al prensado frecuente y repetido.
- Deriva de calibración mínima
Debido a que el diseño de 5 cables aplica voltaje de detección solo a la capa de vidrio inferior rígida, reduce drásticamente los problemas de desgaste y envejecimiento de la película conductora superior.
Es totalmente compatible con los principales módulos LCD industriales, con alta transmitancia de luz, baja reflexión interna, recubrimientos AG (antirreflejos) / AR (antirreflejos) opcionales, tratamiento de superficie AF (antihuellas) y soporte para unión óptica completa. Estas actualizaciones mejoran drásticamente la legibilidad de la pantalla bajo la intensa luz solar directa que se experimenta comúnmente en las timoneras abiertas.
Los paneles táctiles a bordo soportan condiciones operativas mucho más duras que los equipos industriales terrestres. A través de un diseño estructural y de materiales específicos, abordamos eficazmente los siguientes desafíos marítimos críticos:
La sal del océano acelera la corrosión de los componentes internos. Nuestras implementaciones de diseño incluyen: capas conductoras resistentes a la corrosión, adhesivos de sellado de calidad marina, encapsulación de bordes reforzados y construcción de barrera contra la humedad duradera.
Los buques operan con frecuencia en ambientes con una humedad relativa (RH) superior al 90%. Utilizamos materias primas de baja absorción de humedad, estructuras de sellado de bordes mejoradas y diseños de laminación interna anticondensación para garantizar que los circuitos conductores permanezcan estables en condiciones de humedad.
Admite estándares personalizados de protección del panel frontal:IP65 / IP66 / IP67. Se integra perfectamente con los gabinetes de los clientes mediante una combinación precisa de juntas impermeables, soluciones de estructura de sellado de bisel, diseño de anillo de sellado de silicona e integración de adhesivo impermeable en los bordes.
Las vibraciones continuas del motor y los impactos de las olas son inevitables en el mar. Nuestras contramedidas incluyen estructuras de montaje de cubierta de vidrio reforzadas, enrutamiento de FPC con alivio de tensión, diseños de conexión de cola altamente flexibles, unión adhesiva de alta resistencia de grado industrial y refuerzo mecánico alrededor de las zonas del conector.
El equipo debe hacer frente a climas variables: inviernos helados en puertos, rutas marítimas tropicales y salas de máquinas cerradas y calurosas. Nuestro rango de temperatura de funcionamiento estándar es-20°C a +70°C; Las versiones de temperatura extendida también están disponibles a pedido personalizado.
Para instalaciones de timonera expuestas a luz natural: al integrar la unión óptica, aplicar revestimientos de superficie AG (antideslumbrante)/AR (antirreflectante) al vidrio de cobertura, utilizar materiales estabilizados contra los rayos UV y proporcionar módulos LCD de alto brillo combinados, garantizamos que el producto permanezca claramente visible en cualquier condición.
Los barcos llevan densos dispositivos electrónicos de comunicación, radar y navegación que generan ruido eléctrico. Nuestras medidas de optimización incluyen diseños de trazas FPC ajustados, diseño de blindaje electromagnético efectivo, esquemas de conexión a tierra optimizados y combinación con controladores táctiles estables de grado industrial. Estos evitan eficazmente toques falsos aleatorios o interrupciones de contacto cuando coexisten con otros equipos marinos a bordo.
Como fabricante de pantallas táctiles con nuestras propias instalaciones de producción, brindamos servicios de personalización de extremo a extremo perfectamente alineados con los requisitos de instalación marina:
- Grosor de la cubierta de vidrio, forma del contorno y acabado de los bordes personalizados
- Selección de interfaz: USB / RS232 / Controlador independiente
- Tratamientos superficiales AG (Antideslumbrante) / AR (Antirreflectante) / AF (Antihuellas)
- Servicios completos de unión óptica.
- Consulta de diseño estructural impermeable.
- Optimización del blindaje EMI (Interferencia Electromagnética)
- Configuraciones de materiales para amplia temperatura
- Longitud, dirección de enrutamiento y tipos de conectores personalizados de FPC (circuito impreso flexible)
- Serigrafía de bordes e impresión de logotipos personalizados.
- Soporte técnico de dibujo mecánico.
- Suministro completo de módulo integrado LCD + Touch
Nuestro equipo de ingeniería colabora estrechamente con los clientes durante la fase inicial de desarrollo del producto para adaptar soluciones táctiles exclusivas basadas en diseños de gabinetes marinos y arquitecturas de sistemas.
Todas nuestras pantallas táctiles se fabrican internamente y cumplen estrictamente con sistemas de gestión de calidad estandarizados.
- Norma Norma ISO 9001Sistema de Gestión de Calidad
- ISO 13485Sistema de gestión de calidad de dispositivos médicos
- IATF 16949Estándar de calidad automotriz
Todos nuestros productos se someten a rigurosas inspecciones de calidad antes de su envío. Este estricto cumplimiento de nuestro sistema de calidad garantiza la consistencia y confiabilidad de cada producto que entregamos.
R: Sí. Responde de manera confiable a varios guantes de trabajo en alta mar, guantes impermeables y entradas de lápiz óptico.
R: Brindamos asesoramiento estructural y diseño de panel táctil correspondiente para ayudar a los clientes a lograr las clasificaciones de impermeabilidad objetivo junto con la carcasa de su equipo.
R: Sí. Adoptamos materiales poco higroscópicos y sellado de bordes reforzado para reducir los riesgos de condensación para el uso marino.
R: Totalmente personalizable: la longitud del FPC, la dirección de enrutamiento, el tipo de conector y la definición de pin se pueden ajustar para que coincidan perfectamente con el diseño de su hardware.
R: Sí. Ofrecemos módulos de visualización integrales que incluyen pantallas LCD, paneles táctiles resistivos y unión óptica, lo que simplifica el trabajo de adquisición e integración del cliente.
R: Se utiliza ampliamente en HMI de automatización industrial, instrumentos médicos de diagnóstico, terminales de monitoreo de energía, maquinaria de construcción y equipos agrícolas pesados.
Por favor proporcione los siguientes detalles en su consulta:
- Modelo LCD o dibujos dimensionales.
- Tipo de equipo marino objetivo
- Requisitos de interfaz (USB / RS232 / Controlador)
- Requisitos de temperatura de funcionamiento
- Clasificación de impermeabilidad objetivo (IP65 / IP66 / IP67)
- Requisitos de cobertura de vidrio y revestimiento de superficies.
- Etapa de pedido: Prototipo / Ejecución piloto / Producción en masa
- Planos mecánicos (si están disponibles)
Nuestros ingenieros brindarán evaluaciones técnicas profesionales, recomendaciones de diseño y cotizaciones formales para acelerar el cronograma de desarrollo de su equipo marino.
