Resumen del artículo:A medida que evolucionan los sistemas de visualización industriales, los ingenieros a menudo se enfrentan a un desafío práctico: conectar fuentes de señal LVDS modernas con paneles LCD TFT que todavía dependen de interfaces TTL/RGB. ElPlaca de conversión de señal LVDS a TTLdeSKY-TDMproporciona un puente práctico entre estas dos tecnologías de visualización, ayudando a los fabricantes de equipos a reutilizar los paneles LCD existentes y al mismo tiempo reduciendo los costos de rediseño, el tiempo de desarrollo y la complejidad de la integración. Con un diseño de PCB de grado industrial, transmisión de señal estable, control de retroiluminación LED integrada, VCOM ajustable y soporte de personalización, este tipo de placa de conversión es adecuada para HMI industriales, equipos médicos, sistemas integrados, equipos de transporte y otras aplicaciones de visualización.
UnPlaca de conversión de señal LVDS a TTLes un circuito de interfaz de pantalla diseñado para convertir señales de pantalla diferencial LVDS en señales paralelas TTL/RGB requeridas por paneles LCD TFT compatibles. Esta función se vuelve particularmente importante cuando una computadora industrial, un controlador integrado o una fuente de visualización proporciona una salida LVDS mientras el panel LCD seleccionado utiliza una interfaz TTL/RGB.
En lugar de reemplazar un panel LCD que de otro modo sería adecuado o rediseñar un sistema de control completo, los ingenieros pueden introducir una placa de conversión entre la fuente de señal y la pantalla. Este enfoque puede ser especialmente valioso para actualizaciones de equipos heredados, pantallas industriales personalizadas y proyectos en los que el inventario de LCD existente debe permanecer en uso.

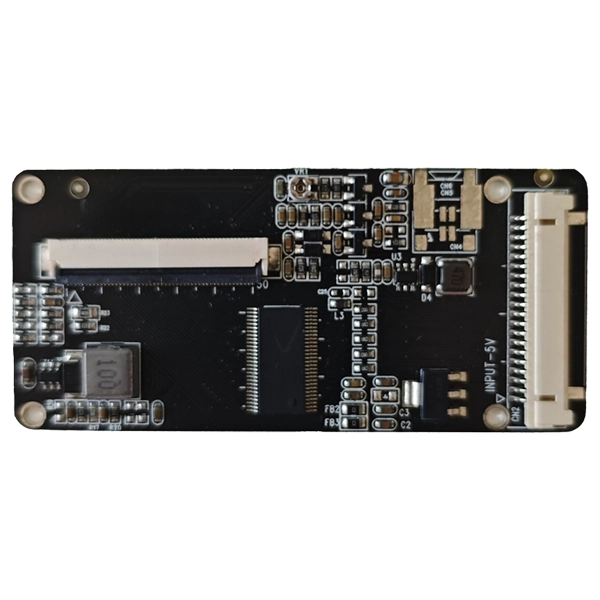

La solución de SKY-TDM está diseñada en torno a la integración de pantallas industriales. La configuración estándar admite unaEntrada LVDS de 8 bitsy unSalida LCD TTL/RGB de 50 pines, con una fuente de entrada de 5 V, controlador LED integrado, ajuste VCOM y un rango de temperatura de funcionamiento de-20°C a +70°C.
Las interfaces de visualización no siempre son intercambiables. LVDS y TTL/RGB utilizan diferentes métodos para transmitir datos de imágenes, lo que significa que generalmente no es posible una conexión directa cuando la fuente y el panel LCD utilizan arquitecturas de interfaz diferentes.
Esto crea varios desafíos para los fabricantes de equipos OEM:
Una placa de conversión diseñada adecuadamente soluciona la falta de coincidencia de la interfaz y mantiene el resto de la arquitectura de la pantalla relativamente sin cambios. Para los fabricantes que actualizan equipos heredados, esto puede proporcionar un camino más eficiente que rediseñar el sistema de visualización completo.
La integridad de la señal es uno de los factores más importantes en la conversión de pantalla. El enrutamiento diferencial optimizado ayuda a reducir la distorsión de la señal y admite una transmisión de imagen estable entre la fuente LVDS y el circuito de conversión.
Los equipos industriales suelen funcionar junto con motores, fuentes de alimentación conmutadas, dispositivos de comunicación y otras fuentes de interferencias electromagnéticas. Un diseño de PCB y una arquitectura de energía cuidadosamente diseñados pueden ayudar a reducir las interferencias no deseadas y mejorar la estabilidad general del sistema.
La placa proporciona una interfaz LCD TTL/RGB de 50 pines para paneles TFT compatibles. La interfaz incluye datos RGB, señales de sincronización, reloj, señales relacionadas con la energía, VCOM, reinicio y otras conexiones de control de pantalla.
Un controlador de retroiluminación LED integrado ayuda a simplificar la arquitectura general de la pantalla. En lugar de adquirir múltiples circuitos independientes, los fabricantes de equipos pueden integrar las funciones de conversión y retroiluminación en una solución de visualización más compacta.
El ajuste VCOM proporciona flexibilidad adicional al combinar la placa con diferentes paneles LCD. Los ingenieros pueden ajustar la configuración de la pantalla para ayudar a lograr un rendimiento de imagen adecuado para el panel seleccionado.
Los proyectos de integración de pantallas frecuentemente requieren conectores personalizados, definiciones de pines, longitudes de cables, ubicaciones de montaje, configuraciones de firmware o parámetros de temporización de LCD. Un fabricante de placas de conversión capaz de adaptar estos elementos puede reducir significativamente el trabajo de integración para los clientes OEM.
La siguiente tabla resume la configuración típica del SKY-TDMPlaca de conversión de señal LVDS a TTL. Las especificaciones reales pueden variar según el panel LCD seleccionado y los requisitos personalizados del proyecto.
| Artículo | Especificación típica |
|---|---|
| Interfaz de entrada | LVDS, 8 bits |
| Interfaz de salida LCD | TTL/RGB, 50 pines |
| Voltaje de entrada | 5V |
| Controlador de retroiluminación | Controlador LED integrado |
| Ajuste VCOM | Apoyado |
| Temperatura de funcionamiento | -20°C a +70°C |
| Diseño personalizado | Apoyado |
| Conector LVDS típico | Interfaz HRS DF14-20 / DF19-20 |
| Conector LCD | TTL FFC de 50 pines |
Para proyectos de ingeniería, la especificación de la interfaz siempre debe compararse con la hoja de datos exacta del panel LCD. El número de pines por sí solo no garantiza la compatibilidad porque las definiciones de señales, los requisitos de voltaje, la sincronización, la orientación y las asignaciones de conectores pueden diferir entre los paneles.
La flexibilidad de la conversión de LVDS a TTL hace que esta tecnología sea útil en una variedad de proyectos de pantallas industriales y integradas.
Por ejemplo, un fabricante de equipos puede tener un panel LCD TTL de 50 pines probado ya integrado en una máquina establecida. Si el controlador de reemplazo genera LVDS en lugar de TTL/RGB, una placa de conversión puede proporcionar un puente de interfaz sin necesidad de que el fabricante reemplace todo el conjunto de pantalla.
La selección de una placa de conversión debe comenzar con el panel LCD en lugar de simplemente con el tipo de conector deseado. Los ingenieros deben recopilar la información completa de la interfaz del panel antes de realizar un pedido.
Verifique si la fuente proporciona LVDS de un solo canal o de doble canal, la profundidad de bits, la sincronización de la señal, los requisitos de voltaje y la configuración del conector. La solución estándar de SKY-TDM admite entrada LVDS de 8 bits de un solo canal, mientras que se pueden evaluar diseños personalizados para diferentes requisitos.
Un conector TTL de 50 pines no significa necesariamente que todos los LCD utilicen la misma distribución de pines. Los datos RGB, HSYNC, VSYNC, DE, DCLK, VCOM, alimentación, retroiluminación y señales de control deben compararse cuidadosamente con la definición de la placa de conversión.
La resolución LCD, el reloj de píxeles, la temporización horizontal, la temporización vertical y los requisitos de sincronización deben coincidir con la configuración de la placa. Es posible que sean necesarios ajustes de firmware o hardware para diferentes modelos de LCD.
Durante la etapa de selección se deben considerar la posición del conector, la longitud del cable, las dimensiones de la PCB, los orificios de montaje y el espacio de instalación disponible. Una PCB personalizada compacta puede simplificar la integración en equipos con espacio interno restringido.
Para proyectos industriales, la muestra inicial es sólo una parte de la decisión de adquisición. Los compradores también deben evaluar el soporte de ingeniería, las capacidades de personalización, el control de calidad, las pruebas de muestras, la capacidad de producción y la disponibilidad del producto a largo plazo.
Para los compradores industriales, el valor de una placa de conversión va más allá de la conversión de señal básica. SKY-TDM posiciona su solución como parte de un servicio más amplio de integración de pantallas industriales, respaldando proyectos OEM y ODM desde la evaluación de compatibilidad hasta la producción.
Las ventajas clave incluyen:
Este enfoque integral puede resultar particularmente útil para los fabricantes OEM que necesitan una placa de conversión adaptada a una pantalla LCD específica en lugar de una placa de desarrollo genérica. Al confirmar el modelo de LCD, la definición de la interfaz, la resolución, el conector y los requisitos mecánicos al comienzo del proyecto, los ingenieros pueden reducir los riesgos de compatibilidad antes de la producción en masa.
La solución estándar está diseñada para paneles LCD TFT compatibles que utilizan una interfaz TTL/RGB de 50 pines. La compatibilidad exacta depende de la definición de pines, la sincronización, la resolución, el voltaje y otros requisitos eléctricos de la pantalla LCD.
Sí. Para proyectos OEM y ODM, los tipos de conectores, asignaciones de pines, longitudes de cables y definiciones de interfaz se pueden personalizar según la estructura del equipo y la pantalla LCD de destino.
Sí. Se pueden evaluar diferentes resoluciones de LCD y requisitos de sincronización para las configuraciones de hardware o firmware correspondientes. Los ingenieros deben proporcionar el modelo de LCD exacto o la hoja de datos para evaluar la compatibilidad.
Sí. La placa está diseñada para la integración de pantallas industriales y admite un rango de temperatura de funcionamiento de -20 °C a +70 °C. Su diseño de PCB, diseño de energía y arquitectura de señal están optimizados para un funcionamiento estable en aplicaciones exigentes.
Sí. Se pueden proporcionar conjuntos de cables compatibles, incluidos cables LVDS, cables de retroiluminación, cables de alimentación y arneses personalizados cuando sea necesario.
La versión estándar admite entrada LVDS de 8 bits de un solo canal. Los requisitos de LVDS de doble canal se pueden evaluar para el desarrollo de placas personalizadas de acuerdo con las especificaciones de interfaz y temporización del LCD de destino.
Sí. Se recomienda encarecidamente la evaluación de muestras para proyectos industriales. Probar la placa de conversión con el panel LCD real y el controlador del sistema puede verificar la compatibilidad de la señal, la calidad de la imagen, la sincronización, el funcionamiento de la retroiluminación y la integración mecánica antes de la producción en volumen.
UnPlaca de conversión de señal LVDS a TTLpuede ser una solución eficaz cuando los sistemas modernos basados en LVDS necesitan funcionar con paneles LCD TFT TTL/RGB existentes. Al combinar conversión de señal estable, diseño de PCB orientado a la industria, control de retroiluminación integrado, ajuste VCOM y capacidades de personalización, puede ayudar a los OEM a simplificar la integración de pantallas y al mismo tiempo ampliar la usabilidad del hardware LCD existente. Para proyectos que requieren interfaces personalizadas, evaluación de compatibilidad de LCD, combinación de cables o soporte de producción, elegir un socio experimentado en pantallas industriales puede hacer que la transición del prototipo a la producción en masa sea mucho más eficiente. Si está buscando un fabricante y proveedor confiable en China para un producto personalizadoPlaca de conversión de señal LVDS a TTL, contáctanoscon su modelo de LCD, definición de interfaz, resolución y requisitos del sistema para discutir una solución adecuada con el equipo de ingeniería de SKY-TDM.
