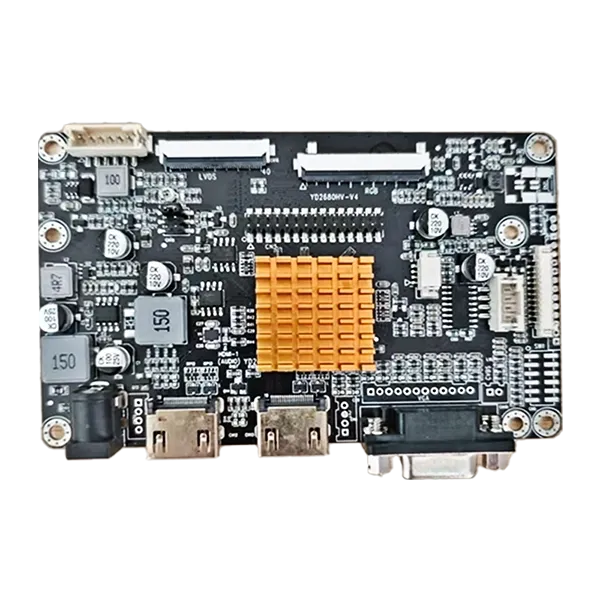

Los equipos industriales modernos requieren interfaces de visualización flexibles, excelente calidad de imagen y largos ciclos de vida del producto. NuestroPlaca AD de interfaz 2-HDMI a LVDS TTLestá desarrollado específicamente para fabricantes de equipos OEM que necesitan conectar fuentes de señal HDMI a paneles LCD TFT industriales.

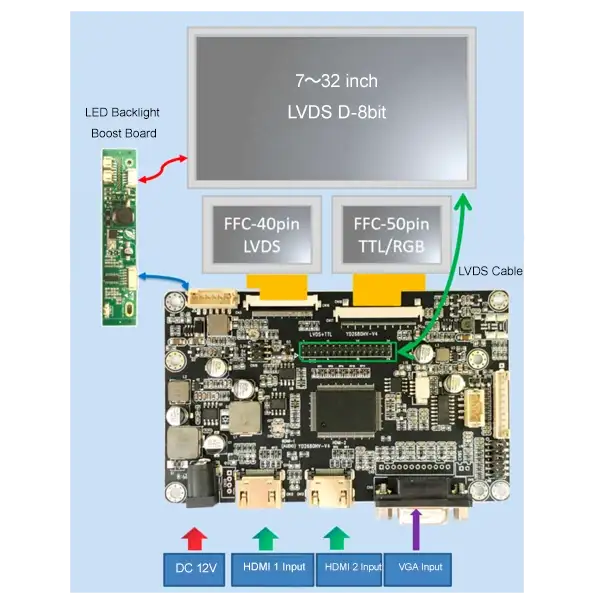

Secundarioentradas de vídeo HDMI duales, la placa controladora convierte señales digitales en interfaces LVDS o TTL, lo que la hace adecuada para una amplia gama de paneles LCD de múltiples fabricantes. Ya sea que esté actualizando una pantalla existente o desarrollando un nuevo sistema integrado, esta placa controladora ofrece una solución confiable y rentable.
A diferencia de los tableros de visualización de consumo, está optimizado para un funcionamiento industrial continuo con un rendimiento estable, excelentes características EMC y disponibilidad de componentes a largo plazo.

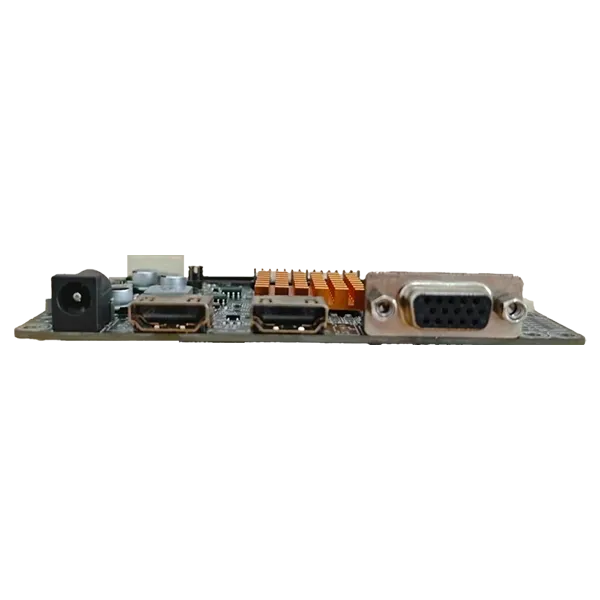

Entrada HDMI doble:Admite la conmutación entre dos fuentes de señal HDMI, lo que mejora significativamente la flexibilidad del sistema.
Salida dual LVDS y TTL:Admite paneles LCD LVDS y RGB TTL (RGB paralelo), lo que reduce eficazmente los costos de rediseño de hardware.
Amplia compatibilidad de LCD:Compatible con paneles LCD TFT industriales de 7 a 32 pulgadas (personalizable según especificaciones específicas del panel).
Calidad de imagen superior:Presenta procesamiento de imágenes HD, baja interferencia de señal, rendimiento de color estable y tiempos de respuesta rápidos.
Diseño de grado industrial:Diseñado para entornos industriales hostiles y funcionamiento continuo a largo plazo.
Configuración de firmware flexible:Admite el desarrollo de firmware personalizado basado en la resolución de LCD, parámetros de sincronización, definiciones de interfaz y requisitos específicos del cliente.
Ideal para automatización industrial, dispositivos médicos, quioscos de autoservicio, señalización digital y pantallas integradas, esta placa cumple perfectamente con los exigentes estándares de estas industrias.
Construida para soportar entornos industriales exigentes, esta placa cuenta con protección avanzada de señal y voltaje. Elimina eficazmente la interferencia de la señal y la inestabilidad de la pantalla, asegurando un rendimiento impecable incluso en las condiciones más complejas.
A diferencia de los proveedores de placas controladoras que simplemente proporcionan componentes electrónicos, somos un fabricante profesional de pantallas táctiles dedicado a brindar servicios completos de integración de pantallas. Nuestras capacidades principales incluyen:
Ayudamos a seleccionar el LCD de grado industrial ideal, personalizamos pantallas táctiles capacitivas o resistivas, configuramos placas controladoras LCD, proporcionamos unión óptica para módulos LCD, personalizamos cubiertas de vidrio y suministramos conjuntos de cables de interfaz LCD correspondientes. Esto reduce significativamente la complejidad de su abastecimiento y acorta efectivamente el ciclo de desarrollo de su producto.
Ofrecemos opciones integrales de personalización, que incluyen configuración de resolución LCD, mapeo de pines LVDS, ajustes de temporización TTL, optimización del firmware, control de brillo y retroiluminación, idiomas del menú OSD, personalización del logotipo de inicio, definiciones de pines de cable, personalización del tipo de conector y requisitos de estructura de montaje mecánico. Estamos muy interesados en colaborar con clientes en proyectos OEM y ODM.
Como fábrica profesional de pantallas táctiles, integramos una estricta gestión de calidad en cada paso de nuestro proceso de producción. Nuestras certificaciones de sistemas de fabricación incluyenNorma Norma ISO 9001sistema de gestión de calidad,ISO 13485Sistema de gestión de calidad de dispositivos médicos, yIATF 16949Sistema de Gestión de Calidad Automotriz. Cada placa controladora se somete a rigurosas pruebas funcionales antes del envío para garantizar un funcionamiento estable y una compatibilidad perfecta con los paneles de visualización de nuestros clientes.
| Característica | Beneficio |
| Entradas HDMI duales | Selección flexible de fuente de vídeo |
| Salidas LVDS y TTL | Admite múltiples tipos de interfaz LCD |
| Componentes industriales | Larga vida útil |
| Procesamiento de señal estable | Imagen clara con mínima interferencia |
| Personalización del firmware | Combina con diferentes paneles LCD |
| Diseño de PCB compacto | Fácil integración en equipos integrados |
| Suministro a largo plazo | Ideal para la gestión del ciclo de vida industrial |
| Alfiler | Señal | Alfiler | Señal |
| 1 | VCC(3,3/5V) | 2 | VCC(3,3/5V) |
| 3 | VCC(3,3/5V) | 4 | CAROLINA DEL NORTE |
| 5 | Tierra | 6 | Tierra |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | Tierra | 14 | Tierra |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | Tierra | 26 | Tierra |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Alfiler | Señal | Alfiler | Señal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | CAROLINA DEL NORTE |
| 5 | REINICIAR | 6 | APOYAR |
| 7 | Tierra | 8 | R0- |
| 9 | R0+ | 10 | Tierra |
| 11 | R1- | 12 | R1+ |
| 13 | Tierra | 14 | R2- |
| 15 | R2+ | 16 | Tierra |
| 17 | CLK- | 18 | CLK+ |
| 19 | Tierra | 20 | R3- |
| 21 | R3+ | 22 | Tierra |
| 23 | CAROLINA DEL NORTE | 24 | CAROLINA DEL NORTE |
| 25 | Tierra | 26 | CAROLINA DEL NORTE |
| 27 | dimo | 28 | VACILAR |
| 29 | AVDD | 30 | Tierra |
| 31 | CONDUJO- | 32 | CONDUJO- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Alfiler | Señal | Alfiler | Señal |
| 1 | LED+ | 2 | LED+ |
| 3 | CONDUJO- | 4 | CONDUJO- |
| 5 | Tierra | 6 | vcom |
| 7 | DVDD(3,3/5V) | 8 | MODO |
| 9 | Delaware | 10 | contra |
| 11 | SA | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | Tierra |
| 37 | DCLK | 38 | Tierra |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | REINICIAR |
| 45 | Pol | 46 | vcom |
| 47 | CAROLINA DEL NORTE | 48 | CAROLINA DEL NORTE |
| 49 | CAROLINA DEL NORTE | 50 | CAROLINA DEL NORTE |
| Alfiler | Señal |
| 1 | Tierra |
| 2 | Tierra |
| 3 | Vadj |
| 4 | ENCENDIDO/APAGADO |
| 5 | 5V/12V (típico) |
| 6 | 5V/12V (típico) |
Muchos proyectos industriales fracasan debido a problemas de compatibilidad entre el panel LCD, la pantalla táctil, los cables, el firmware y la placa controladora. Ayudamos a eliminar estos riesgos proporcionando los siguientes servicios:
- Soluciones completas de combinación de pantallas
- Configuración de sincronización LCD
- Verificación de interfaz
- Pruebas de compatibilidad táctil
- Disponibilidad del producto a largo plazo
- Soporte de ingeniería durante todo el ciclo de vida de su proyecto.
Estos servicios integrales están diseñados para satisfacer plenamente los requisitos de su producto. En lugar de adquirir componentes individualmente, los clientes reciben una solución de visualización totalmente verificada. Esto no sólo ahorra valioso tiempo de ingeniería e investigación y desarrollo, sino que también reduce significativamente los riesgos de desarrollo.
R: Esta placa AD de interfaz TTL de 2 HDMI a LVDS se puede configurar para admitir una amplia gama de paneles LCD TFT industriales con interfaces LVDS o TTL. Proporcione su número de modelo de LCD específico para verificar la compatibilidad.
R: Sí. Proporcionamos firmware personalizado según la resolución de su LCD, parámetros de sincronización, definición de interfaz y requisitos de aplicación específicos.
R: Sí. Para proyectos OEM, admitimos la personalización de logotipos de arranque, configuraciones en varios idiomas, funciones OSD y varios parámetros de visualización.
R: Sí. La placa está diseñada con componentes de grado industrial, construidos específicamente para un funcionamiento continuo a largo plazo en entornos exigentes.
R: Absolutamente. Podemos proporcionar una solución completa e integral que incluye panel LCD, pantalla táctil, placa controladora, cables, unión óptica e integración mecánica.
R: Sí. Nuestro equipo de ingeniería ayuda con la coincidencia de LCD, el desarrollo de firmware, la configuración de la interfaz y la integración del proyecto.
¿Busca una placa controladora LCD HDMI a LVDS/TTL confiable para su próximo proyecto?
Nuestro equipo de ingeniería lo ayudará a encontrar rápidamente la placa controladora más adecuada y configurar el firmware, brindándole una solución de visualización completa adaptada específicamente a su aplicación. Al integrar paneles LCD de calidad industrial, pantallas táctiles, placas controladoras, enlaces ópticos y soporte de ingeniería OEM en una única cadena de suministro, nos dedicamos a ayudar a los clientes a acortar los ciclos de desarrollo, reducir los riesgos de integración y acelerar el tiempo de comercialización.
