Los equipos industriales a menudo requieren diferentes interfaces de vídeo según la plataforma de hardware del cliente. Las placas controladoras LCD tradicionales generalmente admiten solo una interfaz de panel, lo que obliga a los ingenieros a rediseñar el hardware o comprar varias placas controladoras para diferentes proyectos.

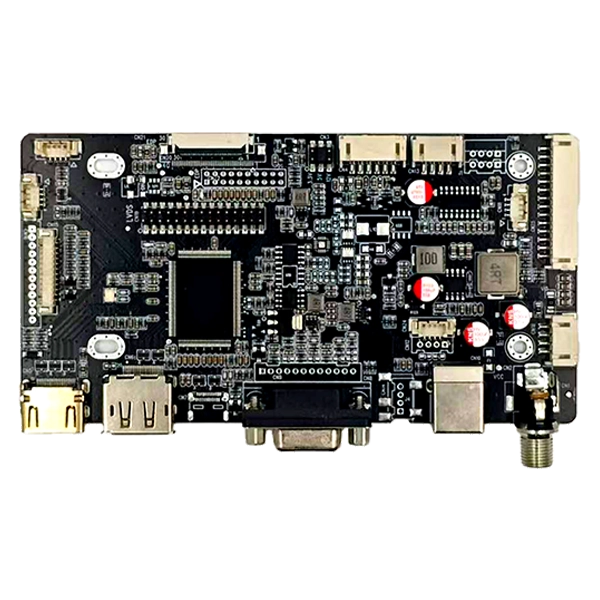

SKY-TDMPlaca AD de interfaz HDMI, DP, VGA y tipo C a LVDS EDPelimina estas limitaciones integrandoHDMI, DisplayPort, VGA y USB tipo Centradas de vídeo junto conLVDS y eDPsalidas de pantalla en una única PCB de grado industrial.
Ya sea que esté desarrollando una nueva HMI, actualizando equipos heredados o integrando una pantalla integrada en maquinaria industrial, una placa controladora admite múltiples configuraciones de LCD al tiempo que reduce el tiempo de ingeniería, el costo de inventario y la complejidad del producto.
Diseñada para aplicaciones industriales a largo plazo, la placa ofrece una calidad de imagen estable, opciones de energía flexibles e interfaces periféricas integrales para fabricantes de equipos OEM e integradores de sistemas.

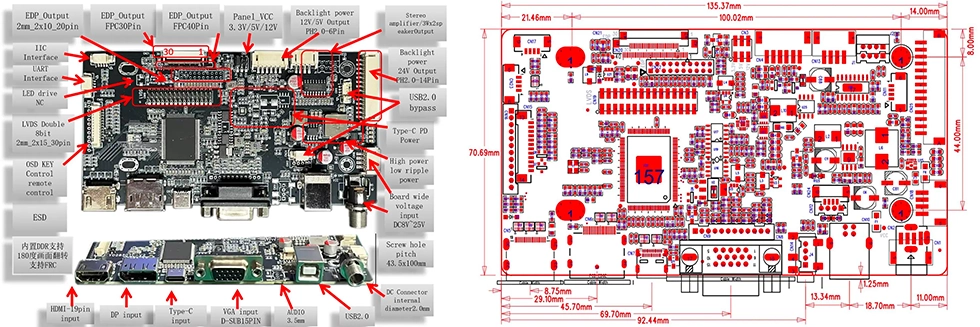

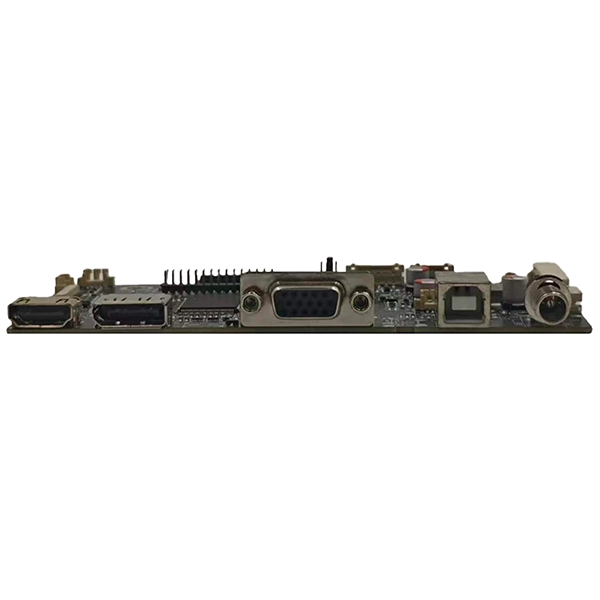

Esta placa Interface AD integra múltiples opciones de entrada y es totalmente compatible con las fuentes de vídeo más comunes de la actualidad:HDMI, DisplayPort (DP), VGA y USB Type-C (modo DP Alt). Esto permite a los clientes cambiar sin problemas entre diferentes plataformas de host sin la necesidad de placas convertidoras adicionales.
Esta placa AD de interfaz HDMI, DP, VGA y tipo C a LVDS EDP es totalmente compatible con los dos estándares de interfaz LCD convencionales. Las opciones de salida de pantalla disponibles incluyen LVDS de 8 bits de doble canal, eDP de 20 pines, eDP FPC de 30 pines y eDP FPC de 40 pines. Es ideal para una amplia gama de módulos industriales TFT LCD, desde pantallas de 7 pulgadas hasta pantallas de gran formato.
A diferencia de las placas de visualización de consumo, esta placa AD de interfaz HDMI, DP, VGA y tipo C a LVDS EDP está diseñada específicamente para aplicaciones industriales exigentes y de alta especificación. Sus características principales de hardware incluyen un amplio voltaje de entrada de CC (8V-25V), diseño de energía industrial de baja ondulación, protección ESD (descarga electrostática) mejorada y el uso de componentes de grado industrial para garantizar un funcionamiento estable a largo plazo. Es particularmente adecuado para entornos complejos, como entornos al aire libre y condiciones de alta temperatura, lo que garantiza una estabilidad de visualización constante.
Esta placa AD de interfaz HDMI, DP, VGA y tipo C a LVDS EDP se utiliza ampliamente en productos industriales que operan en entornos complejos. Los escenarios de aplicación típicos incluyen terminales HMI industriales, monitores táctiles de marco abierto, interfaces de máquinas CNC, equipos de diagnóstico médico y sistemas de visión artificial.
Cada proyecto de exhibición es único. Brindamos servicios integrales de soporte técnico, que incluyen verificación de compatibilidad del panel LCD, optimización del firmware, modificación de EDID (datos de identificación de pantalla extendidos), ajuste de parámetros de retroiluminación, diseño personalizado de cables LVDS y eDP e impresión de logotipos de PCB. Ya sea que su proyecto requiera una placa controladora estándar o una solución totalmente personalizada, SKY-TDM brinda soporte de ingeniería profesional en cada etapa del ciclo de vida del producto.
| Artículo | Especificación |
| Entrada de vídeo | HDMI, DisplayPort (DP), VGA, Tipo C |
| Salida de pantalla | LVDS, eDP (20 pines/30 pines/40 pines) |
| Voltaje del panel | 3,3 V/5 V/12 V |
| Salida de retroiluminación | 5V/12V/24V |
| Audio | Amplificador de 3W x 2 |
| Voltaje de entrada | 8~28V |
| Temperatura de funcionamiento | -20°C a 80°C |
| Alfiler | Señal | Alfiler | Señal |
| 1 | VCC(3,3/5/12V) | 2 | VCC(3,3/5/12V) |
| 3 | VCC(3,3/5/12V) | 4 | CAROLINA DEL NORTE |
| 5 | Tierra | 6 | Tierra |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | Tierra | 14 | Tierra |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | Tierra | 26 | Tierra |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Alfiler | Señal | Alfiler | Señal |
| 1 | CAROLINA DEL NORTE | 2 | Tierra |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | Tierra | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | Tierra |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | Tierra | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | Tierra |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | Tierra | 18 | VCC(3,3/5/12V) |
| 19 | VCC(3,3/5/12V) | 20 | VCC(3,3/5/12V) |
| 21 | VCC(3,3/5/12V) | 22 | CAROLINA DEL NORTE |
| 23 | Tierra | 24 | Tierra |
| 25 | Tierra | 26 | Tierra |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_ES |
| 35 | CAROLINA DEL NORTE | 36 | CAROLINA DEL NORTE |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | CAROLINA DEL NORTE |
| Alfiler | Señal | Alfiler | Señal |
| 1 | CAROLINA DEL NORTE | 2 | Tierra |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | Tierra | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | Tierra |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | Tierra | 12 | VCC(3,3/5/12V) |
| 13 | VCC(3,3/5/12V) | 14 | CAROLINA DEL NORTE |
| 15 | Tierra | 16 | Tierra |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_ES |
| 23 | BK_PWM | 24 | CAROLINA DEL NORTE |
| 25 | CAROLINA DEL NORTE | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | CAROLINA DEL NORTE |
| Alfiler | Señal | Alfiler | Señal |
| 1 | VCC(3,3/5/12V) | 2 | VCC(3,3/5/12V) |
| 3 | Tierra | 4 | Tierra |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | Tierra | 14 | Tierra |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | Tierra | 18 | Tierra |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Alfiler | Señal |
| 1 | Tierra |
| 2 | Tierra |
| 3 | PWM/Vadj |
| 4 | ENCENDIDO/APAGADO |
| 5 | +12V/5V |
| 6 | +12V/5V |
El suministro de hardware es sólo la base; El servicio es la garantía del éxito a largo plazo. SKY-TDM se compromete a acelerar el lanzamiento de su proyecto y resolver completamente los desafíos de su cadena de suministro. Proporcionamos el siguiente soporte básico:
- Largo ciclo de vida del producto:Capacidades de producción en masa estables y confiables.
- Soporte técnico integral:Asistencia con pruebas de compatibilidad de LCD y cables de señal personalizados.
- Modelo de producción flexible:MOQ (cantidad mínima de pedido) baja y respuesta técnica rápida.
- Soluciones de visualización todo en uno:Las pantallas táctiles y los paneles LCD se envían como un conjunto combinado para satisfacer diversas necesidades.
R: Sí. Es compatible con paneles LCD TFT de grado industrial con interfaces LVDS o eDP. Podemos recomendar los conectores y el firmware adecuados según el modelo de panel específico.
R: La placa admiteHDMI, DisplayPort, VGA y USB tipo C(con modo DP Alt), lo que garantiza una amplia compatibilidad con varias computadoras industriales y sistemas integrados.
R: Sí. Ofrecemos servicios integrales de personalización de firmware, que incluyen ajustes de sincronización, configuración de EDID (datos de identificación de pantalla extendidos), personalización del logotipo de arranque y optimización de los parámetros del panel.
R: La placa controladora admite un amplio rango de entrada de CC de8V a 25V, lo que lo hace perfectamente compatible con sistemas de alimentación industrial de 12 V y 24 V.
R: Sí. Fabricamos cables LVDS personalizados, cables eDP FPC, cables de retroiluminación y arneses de alimentación para garantizar la integración plug-and-play para nuestros clientes.
R: Sí. Admitimos la impresión de logotipos de serigrafía de PCB, la personalización de firmware, modificaciones de conectores, conjuntos de cables y servicios completos de desarrollo ODM.
R: La salida LVDS admite hasta1920×1080 @ 60Hz(doble canal de 8 bits). La salida eDP admite hasta3840 × 2160 a 60 Hz(4K UHD), según las especificaciones del panel y la calidad del cable. Para aplicaciones 4K, recomendamos utilizar la interfaz eDP para obtener un ancho de banda óptimo.
R: Sí. La placa admite una rotación de imagen de 180° mediante la configuración del firmware. Para rotación de 90°/270° (modo vertical), podemos personalizar el firmware según su panel y los requisitos de la aplicación. Por favor especifique su requisito de orientación al realizar un pedido.
Buscando un confiablePlaca AD de interfaz HDMI, DP, VGA y tipo C a LVDS EDPpara su próximo proyecto de pantalla integrada?
Para recomendar la solución más adecuada, proporcione la siguiente información al realizar una consulta:
- Número de modelo del panel LCD
- Interfaz de entrada de vídeo requerida (HDMI, DP, VGA o USB tipo C)
- Tensión de alimentación de entrada
- Requisitos de retroiluminación
- Cantidad anual estimada
- Requisitos de personalización de OEM o firmware
Nuestro equipo de ingeniería revisará sus especificaciones y le brindará una solución compatible, recomendaciones técnicas y una cotización dentro de las 24 horas hábiles.
