Muchos proyectos de pantallas industriales requieren convertir salidas de vídeo de PC estándar (HDMI, VGA o DVI) a señales LVDS que controlan paneles LCD TFT industriales. Si bien las placas de interfaz múltiple admiten DP, Type-C y eDP, la mayoría de los equipos de fábrica (PLC, PC industriales y controladores heredados) todavía usan HDMI, VGA o DVI como salidas principales.

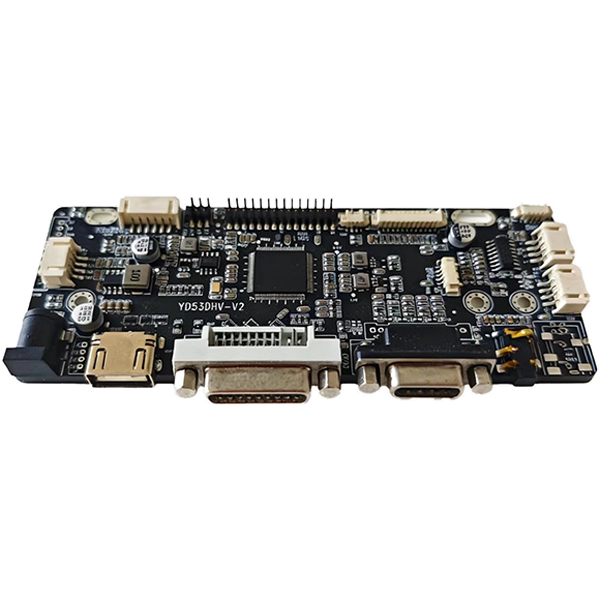

SKY-TDMPlaca controladora LCD industrial HDMI, VGA y DVI a LVDSaborda esta necesidad específica. Acepta las tres fuentes de video más comunes que se encuentran en computadoras industriales y controla paneles LVDS sin requerir adaptadores DP a HDMI o cables de conversión tipo C, lo que ahorra costos y reduce los posibles puntos de falla en la cadena de señal.
Hemos suministrado esta placa a fabricantes de equipos para actualizaciones de paneles HMI, reemplazos de pantallas de máquinas CNC e integración de pantallas de carritos médicos donde las salidas de video estándar deben conectarse a paneles industriales LVDS. Para los clientes que ya utilizan fuentes HDMI, VGA o DVI y paneles LVDS, esta placa proporciona una solución sencilla sin pagar por funciones DP, Type-C o eDP no utilizadas.

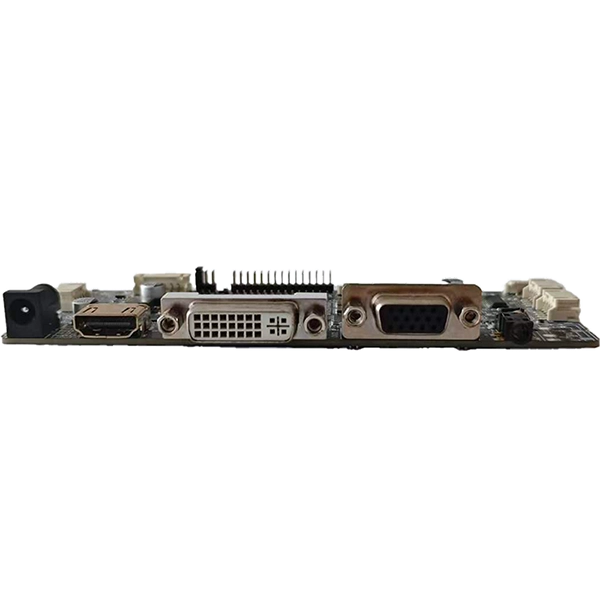

- HDMI es compatible con PC industriales modernos y sistemas integrados
- VGA se conecta a controladores heredados y hardware más antiguo
- DVI proporciona ruta de señal digital para estaciones de trabajo industriales
- La ausencia de soporte DP o Type-C significa un menor costo para aplicaciones estándar
- Admite salidas LVDS de canal único/doble hasta1920×1080 @ 60Hz
- Compatible con paneles LVDS de 6, 8 y 10 bits
- Voltaje del panel seleccionable (3,3 V/5 V/12 V) para varios modelos de LCD
- Parámetros de sincronización ajustables para requisitos específicos del panel
- El diseño de baja EMI reduce la interferencia con equipos cercanos
- Amplia entrada de CC (8-25 V) para sistemas de energía industriales de 12 V o 24 V
- Controlador de retroiluminación integrado con control de brillo PWM
- Salida de imagen estable bajo fluctuaciones de energía de fábrica

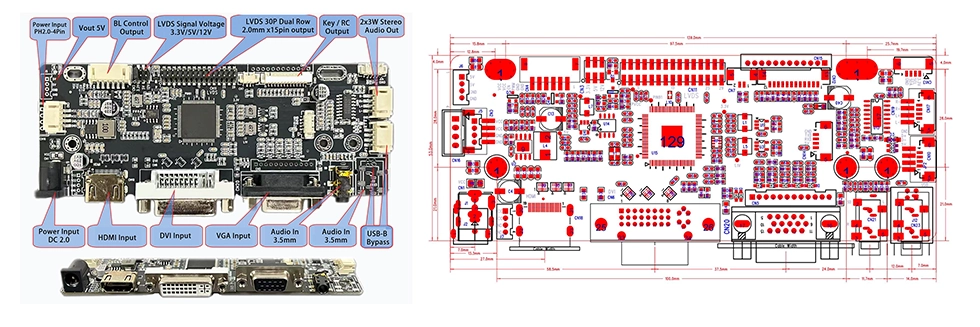

- El conector de salida estándar JST 2x15 LVDS coincide con los cables de panel comunes
- El tamaño compacto de PCB se adapta a la mayoría de los gabinetes de visualización industriales.
- La solución de placa única elimina las cajas convertidoras externas
- Suministro de ciclo de vida a largo plazo para la producción de equipos de varios años.
| Alfiler | Señal | Alfiler | Señal |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | VCC (3,3/5/12 V) | 4 | CAROLINA DEL NORTE |
| 5 | Tierra | 6 | Tierra |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | Tierra | 14 | Tierra |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | Tierra | 26 | Tierra |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Alfiler | Señal |
| 1 | Tierra |
| 2 | Tierra |
| 3 | PWM |
| 4 | ENCENDIDO/APAGADO |
| 5 | 12V |
| 6 | 12V |
Nuestra placa controladora LCD industrial HDMI, VGA y DVI a LVDS está diseñada principalmente para aplicaciones industriales y ofrece una estabilidad excepcional. Se utilizan ampliamente en diversas industrias, incluidos paneles HMI de automatización industrial, terminales de operador de máquinas CNC, equipos de diagnóstico médico y monitoreo de pacientes, PC de panel industrial y controladores integrados, monitores táctiles de marco abierto, quioscos de autoservicio y terminales interactivos, sistemas POS minoristas, pantallas de transporte a bordo y equipos de producción de fábricas inteligentes.
¿Qué placa controladora se adapta a su proyecto?
SKY-TDM ofrece dos placas controladoras LCD industriales. A continuación se explica cómo elegir:
Elija esta placa (HDMI/VGA/DVI a LVDS) si:
- Sus fuentes de vídeo son HDMI, VGA o DVI únicamente (no se requiere DP/Tipo-C)
- Su panel LCD utiliza una interfaz LVDS (sin paneles eDP)
- Necesita una solución rentable para aplicaciones industriales estándar
- Quiere evitar pagar por las funciones DP Alt Mode, Type-C o eDP
- Estás actualizando un equipo existente que ya tiene salidas HDMI/VGA/DVI.
Elija la placa de interfaz múltiple (HDMI/DP/VGA/Type-C a LVDS/eDP) si:
- Su sistema incluye fuentes de video DisplayPort o USB Type-C
- Necesita soporte para panel eDP
- Estás desarrollando una nueva plataforma con múltiples requisitos de entrada de vídeo.
- Su aplicación requiere soporte de resolución 4K
- Necesita la máxima flexibilidad de interfaz para estar preparado para el futuro
Para la mayoría de las aplicaciones de automatización industrial, médicas y de quioscos con salidas de PC estándar y paneles LVDS, esta placa proporciona el equilibrio óptimo entre funcionalidad y costo.
✔ Fiabilidad de grado industrial
Construido con componentes electrónicos de primera calidad para garantizar un funcionamiento estable y duradero en entornos industriales hostiles.
✔ Ecosistema de visualización integral
Proporcionamos paneles LCD, pantallas táctiles, placas controladoras, conexiones ópticas y cables de pantalla personalizados, lo que permite la adquisición de un solo proveedor para todo el conjunto de pantalla.
✔ Personalización integral de OEM y ODM
Nuestro equipo respalda plenamente sus necesidades de personalización. Podemos adaptar la apariencia física, las interfaces, los cables de señal y la entrada/salida de energía del producto de acuerdo con sus requisitos específicos.
✔ Suministro estable a largo plazo
La gestión estricta de la lista de materiales (BOM) evita la obsolescencia repentina de los componentes, lo cual es crucial para los dispositivos industriales que requieren soporte de producción durante varios años.
✔ Soporte de ingeniería dedicado
Nuestro equipo hará un seguimiento con usted desde la fase de validación del prototipo hasta la producción en masa, realizando un seguimiento continuo de los problemas de prueba y brindando soluciones técnicas.
Todas nuestras placas controladoras LCD industriales HDMI, VGA y DVI a LVDS se someten a procesos de inspección estandarizados y a un conjunto completo de procedimientos de prueba rigurosos. Realizamos una verificación funcional 100% completa, pruebas de integridad de la señal y estabilidad de salida, pruebas de funcionamiento continuo (disponibles a pedido), pruebas de ciclos de estabilidad de la fuente de alimentación y verificación completa de la comunicación de la interfaz. Estos pasos garantizan la usabilidad y la integridad de cada producto antes del envío. Nuestro estricto control de calidad minimiza el riesgo de fallas en el campo para los fabricantes de equipos originales (OEM) de equipos industriales en aplicaciones de usuario final.
R: Esta placa se centra en entradas HDMI, VGA y DVI con salida LVDS, las tres interfaces más comunes que se encuentran en PC industriales y controladores heredados. Ofrece una solución de costo optimizado para aplicaciones estándar donde no se requieren DP, Type-C y eDP.
R: Esta placa está optimizada para paneles LVDS industriales de hasta1920×1080 @ 60Hz. Para aplicaciones de resolución 4K o superior con paneles eDP, recomendamos nuestra placa de interfaz múltiple que admite salidas eDP.
R: Sí. La placa admite un amplio rango de entrada de CC de8V a 25V, lo que lo hace compatible con sistemas de energía industrial de 12 V y 24 V que se encuentran comúnmente en la automatización de fábricas y equipos médicos.
R: Proporcione el número de modelo de su panel LCD. Nuestro equipo de ingeniería verificará el mapeo de pines LVDS, el voltaje del panel, los parámetros de sincronización y la compatibilidad de resolución. También podemos proporcionar cables LVDS compatibles.
R: Sí. Admitimos la integración de interfaz táctil para PCAP y pantallas táctiles resistivas a través de USB, I²C o UART. La placa se puede emparejar con su controlador táctil como parte de una solución de visualización completa.
R: Esta placa está diseñada con un suministro de componentes a largo plazo para equipos industriales que requieren entre 8 y 15 años de soporte de producción. Mantenemos un estricto control de BOM para evitar la obsolescencia repentina de los componentes.
R: Sí. Personalizamos el firmware para la sincronización, la resolución y los parámetros operativos específicos de su panel LCD. Esto garantiza la integración plug-and-play con su panel de visualización.
¿Está buscando placas controladoras LCD industriales confiables para su proyecto de pantalla integrada?
Ya sea que necesite placas de controlador HDMI/VGA/DVI a LVDS estándar o conjuntos de pantalla totalmente personalizados, el equipo de ingeniería de SKY-TDM respalda su proyecto desde el concepto inicial hasta la fabricación en masa.
Proporcione los siguientes detalles en su consulta:
• Número de modelo exacto del panel LCD
• Tamaño de pantalla y resolución nativa
• Interfaces de entrada de vídeo requeridas
• Especificaciones de voltaje de operación
• Tipo de pantalla táctil (si corresponde)
• Aplicación de destino y entorno operativo
• Cantidad estimada de pedido anual
• Requisitos de personalización detallados
Nuestros ingenieros evaluarán sus especificaciones, le entregarán recomendaciones de hardware compatibles, dibujos técnicos y cotizaciones competitivas en un plazo de 24 horas.
