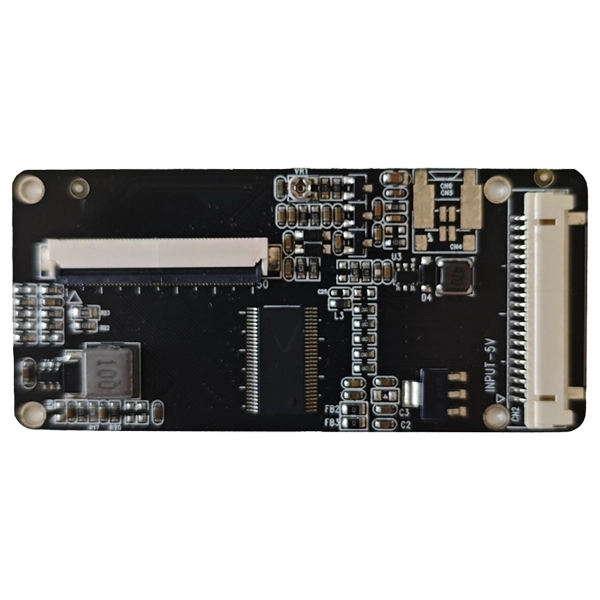

A medida que los paneles LCD industriales continúan evolucionando, muchos sistemas integrados requieren una conversión de señal confiable entre diferentes interfaces de pantalla. SKY-TDMPlaca de conversión de señal LVDS a TTLproporciona una solución profesional para ingenieros que necesitan controlar paneles LCD TFT TTL/RGB a través de salidas LVDS manteniendo al mismo tiempo una excelente calidad de imagen y estabilidad del sistema, al mismo tiempo que reducen los costos generales.
Diseñada específicamente para entornos industriales, esta placa convertidora integra administración de energía de alta eficiencia, diseño de PCB optimizado y componentes de grado industrial para garantizar un funcionamiento estable en condiciones exigentes. En comparación con las alternativas de consumo, ofrece un rendimiento EMC (compatibilidad electromagnética) superior, menores emisiones EMI (interferencia electromagnética), una vida útil operativa más larga y una mayor compatibilidad con módulos LCD industriales.
Ya sea integrando una nueva pantalla LCD en un equipo existente o actualizando sistemas heredados, esta placa acorta efectivamente el tiempo de desarrollo y agiliza la integración del sistema.
A diferencia de las placas de desarrollo estándar, esta placa de conversión de señal LVDS a TTL ha sido optimizada para un funcionamiento continuo en entornos industriales.
Incluye:

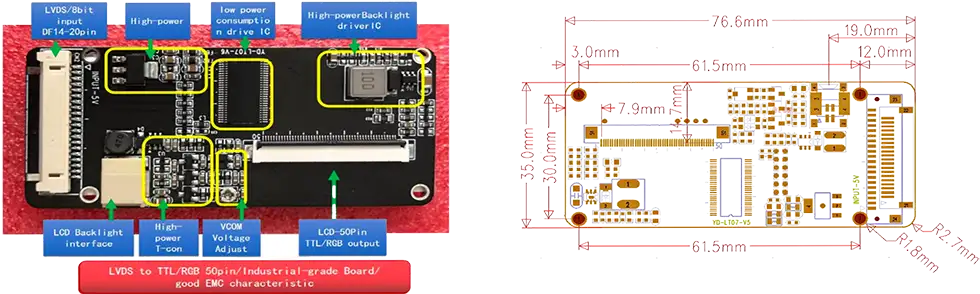

- Diseño de PCB de grado industrial
- Arquitectura de entrada LVDS estable
- Salida LCD TTL/RGB de 50 pines
- Diseño de fuente de alimentación de bajo ruido
- Controlador de retroiluminación LED de alta eficiencia
- Voltaje VCOM ajustable
- Excelente rendimiento EMC
- Bajo consumo de energía
- Integridad de la señal de alta velocidad
- Componentes de ciclo de vida largo
El diseño mecánico compacto también lo hace adecuado para productos integrados donde el espacio de instalación es limitado.
El enrutamiento diferencial cuidadosamente optimizado minimiza la distorsión de la señal y garantiza una transmisión de imagen estable.
La disposición de la PCB y el diseño de energía reducen la interferencia electromagnética, lo que facilita la certificación de equipos industriales.
Admite una amplia gama de paneles LCD TFT industriales que utilizan interfaces TTL/RGB de 50 pines.
El circuito de energía integrado de alta eficiencia reduce la generación de calor y mejora la confiabilidad general.
Permite a los ingenieros ajustar el rendimiento de la pantalla para diferentes paneles LCD.
Proporciona un brillo constante con una excelente estabilidad a largo plazo.
Los conectores estándar simplifican la instalación y acortan los ciclos de desarrollo de productos.
| Artículo | Especificación |
| Interfaz de entrada | LVDS (8 bits) |
| Interfaz de salida (LCD) | TTL/RGB 50 pines |
| Voltaje de entrada | 5V |
| Controlador de retroiluminación | Controlador LED integrado |
| Ajuste VCOM | Apoyado |
| Temperatura de funcionamiento | -20°C a +70°C |
| Diseño personalizado | Apoyado |
| Alfiler | Señal | Alfiler | Señal |
| 1 | LED+ | 2 | LED+ |
| 3 | CONDUJO- | 4 | CONDUJO- |
| 5 | Tierra | 6 | vcom |
| 7 | DVDD | 8 | MODO |
| 9 | Delaware | 10 | contra |
| 11 | SA | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | Tierra |
| 37 | DCLK | 38 | Tierra |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | REINICIAR |
| 45 | CAROLINA DEL NORTE | 46 | vcom |
| 47 | DITHB | 48 | Tierra |
| 49 | CAROLINA DEL NORTE | 50 | CAROLINA DEL NORTE |
| Alfiler | Señal | Alfiler | Señal |
| 1 | Entrada (5V) | 2 | Entrada (5V) |
| 3 | Tierra | 4 | Tierra |
| 5 | R0- | 6 | R0+ |
| 7 | Tierra | 8 | R1- |
| 9 | R1+ | 10 | Tierra |
| 11 | R2- | 12 | R2+ |
| 13 | Tierra | 14 | TCLK- |
| 15 | TCLK+ | 16 | Tierra |
| 17 | R3- | 18 | R3+ |
| 19 | ENCENDIDO/APAGADO | 20 | PWM |
Esta placa está diseñada para aplicaciones industriales y es muy adecuada para entornos industriales exigentes, como HMI industriales, equipos industriales, máquinas de lotería y dispositivos médicos.
Actualmente, este producto admite señales de interfaz específicas. Si necesita señales de interfaz diferentes, proporcione las especificaciones de la interfaz LCD y rediseñaremos la placa en consecuencia para satisfacer sus necesidades.
¿Cuándo necesita esta placa de conversión?
La mayoría de los paneles LCD industriales actuales utilizan interfaces LVDS o eDP. Sin embargo, muchos diseños de equipos heredados y ciertos módulos de visualización especializados todavía requieren señales TTL/RGB (RGB paralelo). Aquí es cuando necesitas esta placa:
Utilice este tablero si:
- Su sistema emite señales LVDS pero su panel LCD requiere entrada TTL/RGB
- Tiene un panel de visualización heredado con una interfaz TTL de 50 pines
- Estás actualizando un sistema pero manteniendo un panel TTL existente
- Necesita probar o validar paneles TTL utilizando fuentes de señal LVDS
La conexión LVDS directa es suficiente si:
- Tanto su fuente como su panel usan LVDS (no se necesita conversión)
- Su panel dispone de entradas eDP o HDMI
- Estás diseñando un nuevo sistema con paneles de interfaz modernos.
Esta placa está diseñada específicamente para el escenario de conversión, lo que permite a los ingenieros reutilizar paneles TTL existentes con computadoras industriales o controladores integrados equipados con LVDS más nuevos.
Resolvemos los desafíos del mundo real que enfrentan los clientes OEM durante la integración de LCD. Al admitir la conversión entre varias fuentes de salida LVDS y paneles LCD TTL de 50 pines específicos, eliminamos la necesidad de rediseñar el sistema. La placa presenta una arquitectura de energía independiente que minimiza las fluctuaciones de voltaje para mejorar la estabilidad general del producto, mientras que el enrutamiento de PCB de grado industrial mejora significativamente el rendimiento EMC y reduce la interferencia del sistema. Además, ofrecemos una personalización integral; simplemente proporcione sus requisitos para definiciones de interfaz, tipos de conectores y posiciones de orificios de montaje, y le entregaremos un diseño completo que se adapta perfectamente a su equipo.
Elegirnos significa más que simplemente comprar una placa de conversión de señal LVDS a TTL: usted se está asociando con un aliado de ingeniería experimentado en la integración de pantallas industriales.
Proporcionamos soluciones integrales e integrales que incluyen desarrollo personalizado OEM y ODM, evaluación de compatibilidad de LCD, personalización de cables, optimización de firmware, creación de prototipos en lotes pequeños, capacidades de producción en masa, estricta inspección de calidad y disponibilidad de productos a largo plazo. Nuestro enfoque todo en uno ayuda a eliminar los riesgos de calidad innecesarios que a menudo se asocian con el abastecimiento de múltiples proveedores.
R: La placa tiene un amplio soporte para paneles LCD TTL/RGB de 50 pines con la misma definición de pinout.
R: Sí. El tipo de conector, la asignación de pines, la longitud del cable y la definición de interfaz se pueden personalizar completamente.
R: Sí. Proporcionamos las configuraciones de firmware y hardware correspondientes adaptadas a diferentes resoluciones de LCD y requisitos de sincronización.
R: Absolutamente. Diseñada con componentes de calidad industrial y optimizada para el rendimiento EMC (compatibilidad electromagnética), esta placa está diseñada para un funcionamiento continuo y estable.
R: Sí. Ofrecemos conjuntos de cables completos, incluidos cables LVDS, cables de retroiluminación, cables de alimentación y arneses personalizados.
R: Sí. Nuestro equipo de ingeniería está disponible para ayudarlo con la evaluación de compatibilidad de LCD, la depuración de interfaces y la integración del sistema.
R: Los modelos estándar suelen tener un plazo de entrega de 2 a 3 semanas. Para proyectos personalizados, el tiempo de entrega depende de la complejidad del diseño.
R: Sí. Recomendamos encarecidamente los pedidos de muestra para la verificación de ingeniería antes de la producción en masa.
R: Sí. Para proyectos industriales, respaldamos ciclos de vida prolongados de los productos y brindamos planificación de suministro a largo plazo siempre que sea posible.
R: La versión estándar admite entrada LVDS de un solo canal (8 bits). Para los requisitos de entrada LVDS de doble canal, podemos personalizar el diseño de la placa según las especificaciones específicas del conector y la temporización del panel LCD. Proporcione el número de modelo de su panel o la definición de interfaz para su evaluación.
