La confiabilidad del firmware es tan importante como la calidad del hardware en los sistemas de visualización industriales. ElProgramador USB-RTD de alta velocidad para placa controladora LCDestá desarrollado específicamente para programar circuitos integrados de controladores de pantalla de la serie Realtek RTD, proporcionando una solución eficiente para la descarga de firmware, producción por lotes, depuración y actualizaciones de campo.
Diseñado para fabricantes de placas controladoras LCD, fabricantes de equipos OEM y equipos de ingeniería, este programador reduce significativamente el tiempo de programación y garantiza la integridad del firmware en cada lote de producción. Es el compañero ideal para soluciones de visualización industriales personalizadas.
A diferencia de los programadores de uso general, el programador USB-RTD está optimizado para las plataformas de controlador de pantalla Realtek RTD, lo que permite una comunicación estable con placas controladoras personalizadas durante el desarrollo y la fabricación de software.
Ya sea programando un solo prototipo o produciendo en masa miles de placas controladoras, el programador de alta velocidad USB-RTD para placa controladora LCD ofrece un rendimiento estable y confiable durante todo el proceso de fabricación.
Los flujos de trabajo típicos de la línea de producción incluyen:
- Descarga de firmware
- Verificación de software
- Pruebas de funcionamiento
- Programación de producción en masa.
- Gestión de versiones de firmware.
- Verificación de la coherencia del lote
Su conexión de comunicación estable minimiza las tasas de fallas de programación y reduce significativamente la intervención del operador.
Nuestro mecanismo de comunicación optimizado reduce significativamente el tiempo de descarga del firmware, aumentando efectivamente el rendimiento de la producción y manteniendo la estabilidad de la programación.
Desarrollado principalmente para la programación de firmware de chips controladores de pantalla de la serie Realtek RTD, lo que garantiza una compatibilidad perfecta con placas de controlador LCD personalizadas.

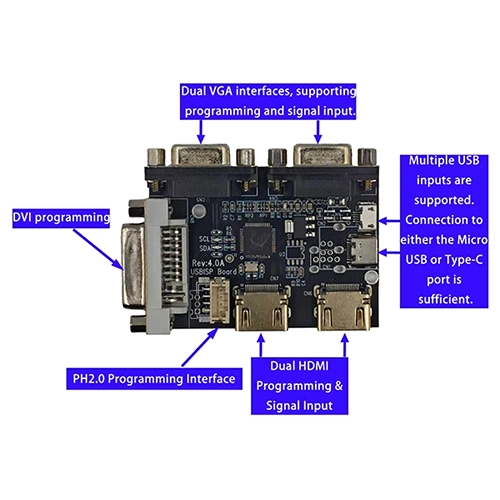

Nuestro programador admite varias opciones de conexión para satisfacer las necesidades de desarrollo de ingeniería y producción en masa. Estos incluyen entrada de señal y programación HDMI dual, interfaces VGA duales, interfaz de programación DVI, interfaz USB tipo C, interfaz Micro USB y conectores de programación PH2.0. Este diseño de interfaz flexible permite a los ingenieros manejar fácilmente diferentes configuraciones de placa controladora sin la necesidad de cambiar el equipo de programación.
Para los ingenieros de I+D, nuestro programador proporciona una plataforma altamente eficiente durante la fase de desarrollo de la placa controladora. Ayuda a los ingenieros a abordar diversas tareas, como depurar firmware personalizado, verificar la compatibilidad de nuevos paneles LCD, probar diferentes resoluciones de pantalla, configurar parámetros de sincronización, validar funciones de pantalla antes de la producción en masa y realizar actualizaciones de firmware durante el desarrollo del producto. En última instancia, acorta efectivamente los ciclos de I+D y acelera el tiempo de comercialización de nuevos productos.
La programación confiable del firmware determina directamente la eficiencia de la programación de las pantallas industriales. El uso de un programador de alta velocidad USB-RTD dedicado para la placa controladora LCD ayuda a mejorar la eficiencia de la programación, garantiza una compatibilidad perfecta con las placas controladoras basadas en chips RTD, minimiza los errores de programación, simplifica el mantenimiento del producto y, en última instancia, aumenta la productividad del cliente.
El programador de alta velocidad USB-RTD sigue un flujo de trabajo sencillo que se integra perfectamente en sus procesos de desarrollo y producción:
Paso 1: conexión de hardware
Conecte el programador a su PC mediante un cable USB y vincule el programador a la placa controladora LCD de destino mediante la interfaz HDMI, VGA, DVI o PH2.0, según el diseño de su placa.
Paso 2: configuración del software
Inicie el software de programación en su PC. Cargue el archivo de firmware (formato .bin o .hex) preparado para su panel LCD específico y los requisitos de aplicación. El software detecta automáticamente el modelo IC del controlador RTD conectado.
Paso 3: programación del firmware
Iniciar el proceso de programación. El programador escribe el firmware en la memoria flash del IC del controlador RTD con comprobaciones de verificación para garantizar la integridad de los datos. El tiempo de programación típico oscila entre5 a 15 segundospor placa, dependiendo del tamaño del firmware.
Paso 4: Verificación y Validación
Después de la programación, el sistema verifica automáticamente el firmware escrito con el archivo fuente. Un indicador de pasa/falla confirma la programación exitosa. Las placas defectuosas se marcan para su reelaboración, lo que reduce el riesgo de que las placas defectuosas lleguen a la línea de producción.
Paso 5: Integración de la línea de producción
Para la producción en masa, se pueden implementar varios programadores en las estaciones de programación. Los operadores pueden programar los tableros del controlador en secuencia, y cada tablero generalmente demora menos de 20 segundos desde la conexión hasta su finalización.
| Método | Tiempo de programación por placa | Tiempo de configuración | Adecuado para |
| Programador de alta velocidad USB-RTD | 5-15 segundos | Menos de 1 minuto | Muestras de ingeniería, producción en masa, actualizaciones de campo. |
| ISP (programación en el sistema) a través del encabezado de depuración | 15-30 segundos | 3-5 minutos | Depuración en fase de desarrollo |
| Programador Flash Externo | 30-60 segundos | 5-10 minutos | Programación flash premontaje |
| Copia manual de firmware (tarjeta SD) | 60-120 segundos | 5-15 minutos | Bajo volumen, solo mantenimiento |
Para una línea de producción que programa 500 placas controladoras por día, el programador de alta velocidad USB-RTD ahorra aproximadamente de 2 a 4 horas de tiempo de programación en comparación con los métodos ISP, lo que mejora directamente la capacidad de producción diaria.
El programador de alta velocidad USB-RTD para placa controladora LCD está diseñado principalmente para placas controladoras industriales basadas en chips RTD y no es compatible con otras placas de pantalla o control táctil. Se utiliza ampliamente en diversos escenarios, incluida la producción de placas controladoras LCD industriales, programación de firmware de pantallas médicas, fabricación de monitores personalizados, desarrollo de firmware de ingeniería, actualizaciones de software de fábrica, estaciones de programación de líneas de producción, mantenimiento de productos y servicio posventa, y laboratorios de verificación de controladores de pantalla.
| Característica | Descripción |
| Tipo de producto | Programador USB-RTD de alta velocidad para placa controladora LCD |
| IC objetivo | Controlador de pantalla Realtek serie RTD |
| Función primaria | Programación y actualización de firmware |
| Modo de programación | Comunicación USB de alta velocidad |
| Interfaz | HDMI, VGA, DVI, USB tipo C, Micro USB, PH2.0 |
| Solicitud | Placas de controlador basadas en chip RTD |
| Apoyo al desarrollo | Depuración y verificación de firmware |
| Soporte de producción | Programación por lotes |
R: Está diseñado para programar y actualizar el firmware de los circuitos integrados de controlador de pantalla de la serie Realtek RTD utilizados en placas de controlador LCD personalizadas.
R: Sí. Es adecuado para muestras de ingeniería, producción piloto y fabricación de gran volumen.
R: El programador admiteHDMI, VGA, DVI, USB tipo C, Micro USB y PH2.0interfaces de programación, dependiendo del diseño de la placa del controlador.
R: Sí. Se puede utilizar para mantenimiento de firmware, actualizaciones y servicio de productos cuando lo admita la placa controladora de destino.
R: Sí. Se pueden programar diferentes versiones de firmware para que coincidan con diversas resoluciones de LCD, parámetros de sincronización y requisitos de aplicación.
R: Está destinado a los circuitos integrados de controlador de pantalla de la serie RTD compatibles que se utilizan en nuestras soluciones de placa controladora LCD personalizadas. Comuníquese con nosotros con el modelo de su placa controladora para confirmar la compatibilidad.
R: Sí. El firmware específico del cliente se puede programar y verificar antes del envío, lo que garantiza que las placas estén listas para una integración inmediata.
R: Sí. Nuestro equipo de ingeniería ofrece orientación en la programación del firmware, soporte para la integración de la placa controladora y asistencia técnica durante todo el ciclo de vida del proyecto.
R: Sí. Se pueden conectar varios programadores USB-RTD a diferentes PC o a un solo PC con suficiente ancho de banda USB. Cada programador opera de forma independiente, lo que permite la programación paralela de múltiples placas controladoras simultáneamente, ideal para líneas de producción de gran volumen.
R: El programador incluye mecanismos de protección para evitar escrituras incompletas de firmware. Si se produce una interrupción, el IC del controlador RTD se puede reprogramar desde el principio. No se requiere ningún procedimiento de recuperación especial: simplemente vuelva a conectarse y reinicie el proceso de programación.
¿Busca un programador confiable para placas de controlador basadas en chips RTD?
Ya sea que necesite desarrollo de prototipos, programación de producción en masa o una solución de visualización completa, nuestro equipo de ingeniería está listo para ayudarlo.
No dude en discutir los requisitos de su proyecto con nosotros en cualquier momento y le brindaremos una solución integral adaptada a su proyecto.
