Cuando los equipos industriales necesitan entradas de vídeo flexibles y conectividad TFT LCD confiable, elPlaca AD de interfaz 2-HDMI a LVDS TTLdeSKY-TDMproporciona una solución práctica de control. Diseñado para la integración de pantallas industriales, admite entradas HDMI duales, salidas LVDS y TTL, firmware configurable y paneles LCD de 7 a 32 pulgadas, lo que ayuda a los desarrolladores OEM a simplificar la integración del hardware y reducir el esfuerzo de desarrollo.
Un controlador de pantalla debe hacer más que convertir señales de vídeo. Debe coincidir con la interfaz LCD, mantener una transmisión de imagen estable, admitir la sincronización del panel requerida y seguir siendo confiable durante todo el ciclo de vida del equipo. ElPlaca AD de interfaz 2-HDMI a LVDS TTLestá diseñado en torno a estos requisitos prácticos. Al aceptar dos fuentes de vídeo HDMI y proporcionar interfaces de salida LVDS o RGB TTL, ofrece a los diseñadores de equipos una mayor flexibilidad a la hora de seleccionar paneles LCD TFT industriales. Su firmware configurable también se puede adaptar a la resolución, temporización, definiciones de interfaz, control de retroiluminación, configuración OSD y otros requisitos del proyecto. Esto hace que la placa sea adecuada para automatización industrial, equipos médicos, quioscos de autoservicio, señalización digital, equipos de transporte y sistemas de visualización integrados.
Tabla de contenido
- ¿Qué es una placa AD de interfaz 2-HDMI a LVDS TTL?
- ¿Por qué son importantes las entradas HDMI duales en las pantallas industriales?
- ¿Cómo mejoran las salidas LVDS y TTL la compatibilidad con LCD?
- ¿Cuáles son las características clave a considerar?
- ¿Dónde se puede utilizar este controlador de pantalla?
- ¿Cómo simplifica la integración de pantallas OEM?
- Descripción técnica de la placa controladora
- Preguntas frecuentes
- Obtenga una solución de visualización industrial personalizada

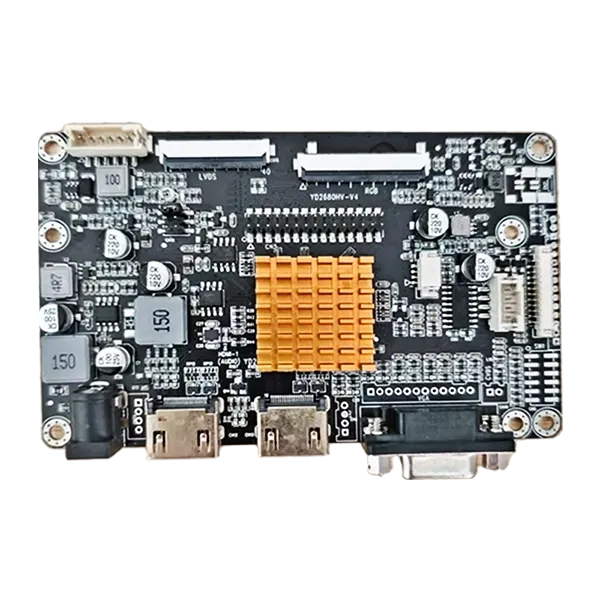

¿Qué es una placa AD de interfaz 2-HDMI a LVDS TTL?
Una placa AD de pantalla, comúnmente llamada placa controladora LCD, actúa como punto de conexión entre una fuente de vídeo y un panel LCD. En equipos industriales, la fuente de vídeo puede proporcionar una señal HDMI, mientras que el panel LCD TFT seleccionado puede requerir una interfaz LVDS o TTL. El controlador traduce y procesa la señal de vídeo entrante para que pueda enviarse a la interfaz LCD adecuada.
ElPlaca AD de interfaz 2-HDMI a LVDS TTLestá diseñado específicamente para este tipo de integración. Admite dos entradas de vídeo HDMI y puede proporcionar salida LVDS o RGB TTL para paneles LCD TFT industriales compatibles. Según las especificaciones del producto, se puede configurar para pantallas TFT industriales de aproximadamente 7 a 32 pulgadas, según los requisitos específicos del panel.
Para proyectos OEM, este enfoque puede reducir la necesidad de rediseñar toda la electrónica de la pantalla al cambiar los modelos de panel o las configuraciones de los equipos. En cambio, los ingenieros pueden seleccionar una configuración de controlador adecuada y verificar la resolución, la sincronización, la definición de la interfaz y los requisitos de energía de la pantalla LCD.
¿Por qué son importantes las entradas HDMI duales en las pantallas industriales?
Los sistemas industriales utilizan cada vez más múltiples fuentes de vídeo. Por ejemplo, es posible que una máquina necesite mostrar información de una computadora y al mismo tiempo recibir una señal de una cámara industrial, un sistema de inspección, una computadora integrada o una unidad de procesamiento secundaria.
Un controlador con dos entradas HDMI proporciona una forma cómoda de conectar dos fuentes de vídeo digital y alternar entre ellas. Esto puede hacer que la arquitectura del sistema sea más flexible sin requerir un dispositivo de conmutación externo adicional en cada aplicación.
- Múltiples fuentes de vídeo:Dos entradas HDMI proporcionan una mayor flexibilidad del sistema.
- Integración del sistema:La conmutación de fuente de vídeo se puede incorporar a la arquitectura de visualización.
- Actualizaciones de equipos:Los sistemas existentes se pueden adaptar a nuevas fuentes de vídeo basadas en HDMI.
- Flexibilidad de diseño:Los ingenieros pueden construir sistemas de visualización en torno a diferentes configuraciones de fuente.
Esta característica es particularmente útil para sistemas HMI industriales, terminales de control, equipos de inspección, quioscos y otros productos donde la flexibilidad de la fuente de visualización es importante.
¿Cómo mejoran las salidas LVDS y TTL la compatibilidad con LCD?
No todos los paneles LCD utilizan la misma interfaz eléctrica. Dos interfaces que se encuentran comúnmente en aplicaciones TFT industriales son LVDS y TTL/RGB. Seleccionar la interfaz de controlador incorrecta puede provocar incompatibilidad, imágenes inestables o rediseño de hardware adicional.
La compatibilidad con salida LVDS y TTL ofrece a los diseñadores de sistemas más opciones a la hora de seleccionar paneles LCD compatibles. Las conexiones LVDS del controlador incluyen pares de señales diferenciales dedicados, mientras que su interfaz TTL proporciona datos RGB y señales de sincronización para paneles compatibles.
| Interfaz | Función típica | Valor de integración |
|---|---|---|
| LVDS | Transmisión de datos LCD diferencial de alta velocidad | Adecuado para muchos paneles industriales TFT LCD |
| TTL/RGB | Datos de visualización RGB paralelos y señales de sincronización | Admite paneles TFT con interfaz TTL compatibles |
| hdmi | Entrada de fuente de vídeo digital | Conexión cómoda a equipos de vídeo modernos |
Los ingenieros siempre deben confirmar el modelo exacto de LCD, la resolución, los parámetros de sincronización, los requisitos de voltaje, la configuración del conector y la asignación de pines antes de la producción. La compatibilidad de la interfaz depende de la especificación completa del panel y no solo del nombre de la interfaz.
¿Cuáles son las características clave a considerar?
Elegir un controlador LCD industrial requiere más que verificar si los conectores de entrada y salida coinciden físicamente. Las especificaciones eléctricas, la configuración del firmware, la sincronización del panel, los requisitos de retroiluminación y las consideraciones de suministro a largo plazo pueden afectar la confiabilidad del proyecto.
Entradas de vídeo HDMI duales
Dos entradas HDMI permiten a los diseñadores de equipos conectar múltiples fuentes de video digital y seleccionar la fuente adecuada según los requisitos del sistema.
Soporte de salida LVDS y TTL
La compatibilidad con ambos tipos de salida amplía la gama de paneles LCD TFT compatibles y puede reducir el rediseño del hardware cuando un proyecto OEM utiliza diferentes configuraciones de pantalla.
Configuración de firmware flexible
El firmware se puede personalizar según la resolución de la pantalla LCD, los parámetros de sincronización, las definiciones de la interfaz, los requisitos de OSD, los logotipos de inicio y otras configuraciones específicas de la aplicación. Esto es especialmente valioso para equipos OEM y ODM donde una configuración de controlador estándar puede no ser suficiente.
Diseño orientado a la industria
La placa está destinada a aplicaciones industriales continuas, con consideraciones de diseño centradas en el procesamiento estable de señales, la reducción de interferencias, la disponibilidad de componentes y el funcionamiento a largo plazo.
Integración compacta
Una placa controladora dedicada puede simplificar la arquitectura de visualización interna de los equipos integrados, ayudando a los ingenieros a gestionar las conexiones de LCD, el control de la retroiluminación, la conversión de señales y las funciones de visualización relacionadas dentro de una plataforma de hardware definida.
¿Dónde se puede utilizar este controlador de pantalla?
Debido a que el controlador combina la flexibilidad de entrada HDMI con opciones de salida LCD LVDS y TTL, puede servir para una amplia gama de aplicaciones de visualización industriales y integradas.
| Solicitud | Por qué es útil el controlador |
|---|---|
| Automatización Industrial | Conecta fuentes de vídeo digital con paneles de visualización TFT industriales. |
| Equipo médico | Admite configuraciones de pantalla personalizadas para equipos especializados |
| Quioscos de autoservicio | Proporciona entrada de vídeo flexible e integración de LCD integrado |
| Señalización digital | Permite que fuentes de contenido basadas en HDMI controlen paneles LCD compatibles |
| Equipo de transporte | Admite sistemas de visualización integrados que requieren un funcionamiento estable |
| Sistemas Embebidos | Ofrece interfaces configurables para diseños de pantalla específicos de aplicaciones. |
La configuración adecuada depende del entorno operativo del equipo, el modelo de LCD, la fuente de video, la resolución, el espacio mecánico y la arquitectura de energía. Por este motivo, la verificación de ingeniería debe completarse antes de la producción en masa.
¿Cómo simplifica la integración de pantallas OEM?
La integración de la pantalla puede volverse complicada cuando un proyecto OEM requiere que el panel LCD, la pantalla táctil, el controlador, los cables, el firmware, la luz de fondo y la estructura mecánica funcionen juntos. Una placa controladora que se pueda configurar alrededor de la pantalla LCD de destino puede reducir algunos de estos desafíos de integración.
SKY-TDM brinda servicios de ingeniería de pantallas que cubren la selección de LCD, configuración de controladores, personalización de pantallas táctiles, unión óptica, cubreobjetos, cables de interfaz y requisitos de integración de pantallas relacionados. Sus sistemas de gestión de calidad incluyen las certificaciones ISO 9001, ISO 13485 e IATF 16949, mientras que las placas controladoras se someten a pruebas funcionales antes del envío de acuerdo con la información del producto de la empresa.
Para clientes OEM y ODM, el soporte de ingeniería puede incluir:
- Resolución LCD y configuración de temporización
- Mapeo de pines LVDS y ajuste de sincronización TTL
- Optimización del firmware
- Control de retroiluminación y brillo.
- Configuración del idioma OSD
- Personalización del logotipo de inicio
- Configuración de pines y conectores del cable
- Requisitos de montaje mecánico
- Coincidencia de LCD y panel táctil
Este enfoque integrado puede ser particularmente valioso para proyectos donde la compatibilidad de la pantalla y la disponibilidad de componentes a largo plazo son consideraciones de diseño importantes.
Descripción técnica de la placa controladora
La siguiente tabla resume las características importantes de esta solución de controlador y explica su relevancia práctica durante el desarrollo del sistema de visualización.
| Especificación/característica | Configuración disponible | Beneficio de ingeniería |
|---|---|---|
| Entradas de vídeo | 2×HDMI | Admite múltiples fuentes de vídeo digital |
| Salidas LCD | LVDS y TTL/RGB | Amplía las opciones de LCD compatibles |
| Rango de tamaño de pantalla LCD | Aproximadamente 7 a 32 pulgadas | Adecuado para varios formatos de visualización industriales. |
| firmware | Configurable | Admite parámetros de visualización específicos del proyecto |
| Conector LVDS | JST 2×15 pines | Proporciona conexiones de señal de visualización diferencial |
| LVDSFFC | 40 pines, 0,5 mm | Admite conexiones de panel LCD compatibles |
| TTL T-CON | FFC de 50 pines | Proporciona conexiones de señal RGB y de sincronización |
| Interfaz de retroiluminación | PH2.0 de 6 pines | Admite alimentación y control de retroiluminación compatibles |
Las definiciones de pines reales y la configuración eléctrica siempre deben compararse con la hoja de datos del LCD de destino. Por ejemplo, la interfaz LVDS utiliza pares de señales TX diferenciales, mientras que la interfaz TTL incluye datos RGB, DE, VS, HS, DCLK y señales de control relacionadas. El mapeo de pines correcto es esencial para una integración exitosa.
Preguntas frecuentes
1. ¿Qué paneles LCD se pueden conectar a este controlador?
El controlador se puede configurar para una amplia gama de paneles LCD TFT industriales utilizando interfaces LVDS o TTL compatibles. Se pueden admitir paneles en el rango aproximado de 7 a 32 pulgadas según el modelo específico y los requisitos eléctricos. Proporcionar el número de modelo de LCD permite al equipo de ingeniería verificar la compatibilidad.
2. ¿Se puede personalizar el firmware para un proyecto OEM?
Sí. La personalización del firmware puede cubrir la resolución de la pantalla LCD, los parámetros de sincronización, las definiciones de la interfaz, la configuración de OSD, los logotipos de inicio y otros requisitos específicos del proyecto.
3. ¿La placa admite paneles LCD LVDS y TTL?
Sí. El controlador está diseñado para proporcionar opciones de salida LVDS y RGB TTL, lo que le permite admitir diferentes configuraciones de TFT LCD industriales compatibles.
4. ¿Se pueden conectar dos fuentes HDMI al mismo tiempo?
La placa proporciona dos interfaces de entrada HDMI, lo que permite incorporar dos fuentes de vídeo digital compatibles al sistema de visualización con selección de fuente según la aplicación configurada.
5. ¿Es este controlador adecuado para aplicaciones industriales continuas?
El producto está diseñado para aplicaciones industriales y operación continua, con énfasis en procesamiento de señal estable, control de interferencias, componentes orientados a la industria y consideraciones de suministro a largo plazo.
6. ¿Puede SKY-TDM suministrar un conjunto de pantalla completo?
Sí. SKY-TDM puede admitir requisitos de integración de pantallas más amplios, incluidos paneles LCD industriales, pantallas táctiles capacitivas o resistivas, placas de controlador, cables de interfaz, unión óptica, cubreobjetos y servicios de ingeniería OEM/ODM relacionados.
Obtenga una solución de visualización industrial personalizada
Seleccionar el controlador LCD adecuado es un paso importante en la construcción de un sistema de visualización industrial estable. Con entradas HDMI duales, compatibilidad de salida LVDS y TTL, firmware configurable y soporte de ingeniería para coincidencia e integración de LCD, este controlador puede ayudar a los desarrolladores OEM a crear sistemas de visualización según sus requisitos técnicos específicos. Si está evaluando un nuevo proyecto de HMI industrial, dispositivo médico, quiosco, pantalla de transporte o equipo integrado, obtenga más información sobre la placa AD de interfaz 2-HDMI a LVDS TTL ycontáctanoscon su modelo de LCD, resolución, tipo de interfaz, cantidad y requisitos del proyecto. SKY-TDM puede ayudar a verificar la compatibilidad y desarrollar una solución de visualización práctica para su aplicación.
