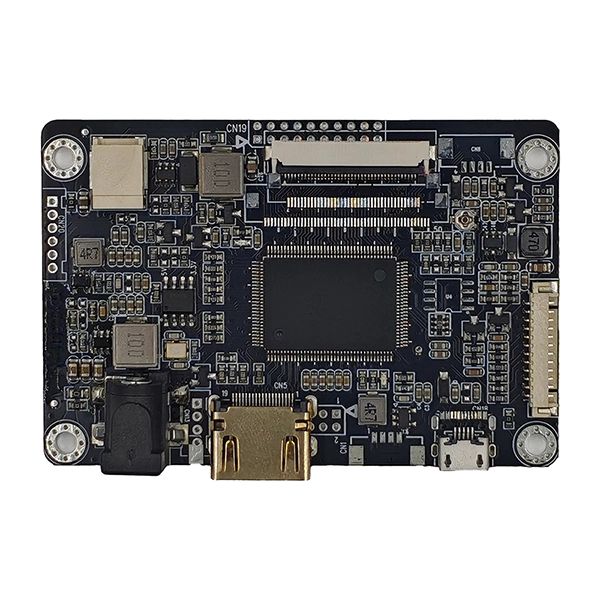

Placa AD de interfaz HDMI a TTL

Introducción del producto

Seleccionar un controlador de pantalla para equipos industriales requiere más que simplemente convertir señales de video. La estabilidad a largo plazo, la compatibilidad con diferentes paneles LCD, la personalización flexible y el soporte técnico confiable son igualmente importantes. El SKY-TDMPlaca AD de interfaz HDMI a TTLha sido desarrollado específicamente para fabricantes OEM que buscan una solución de control de pantalla confiable para LCD TFT industriales.

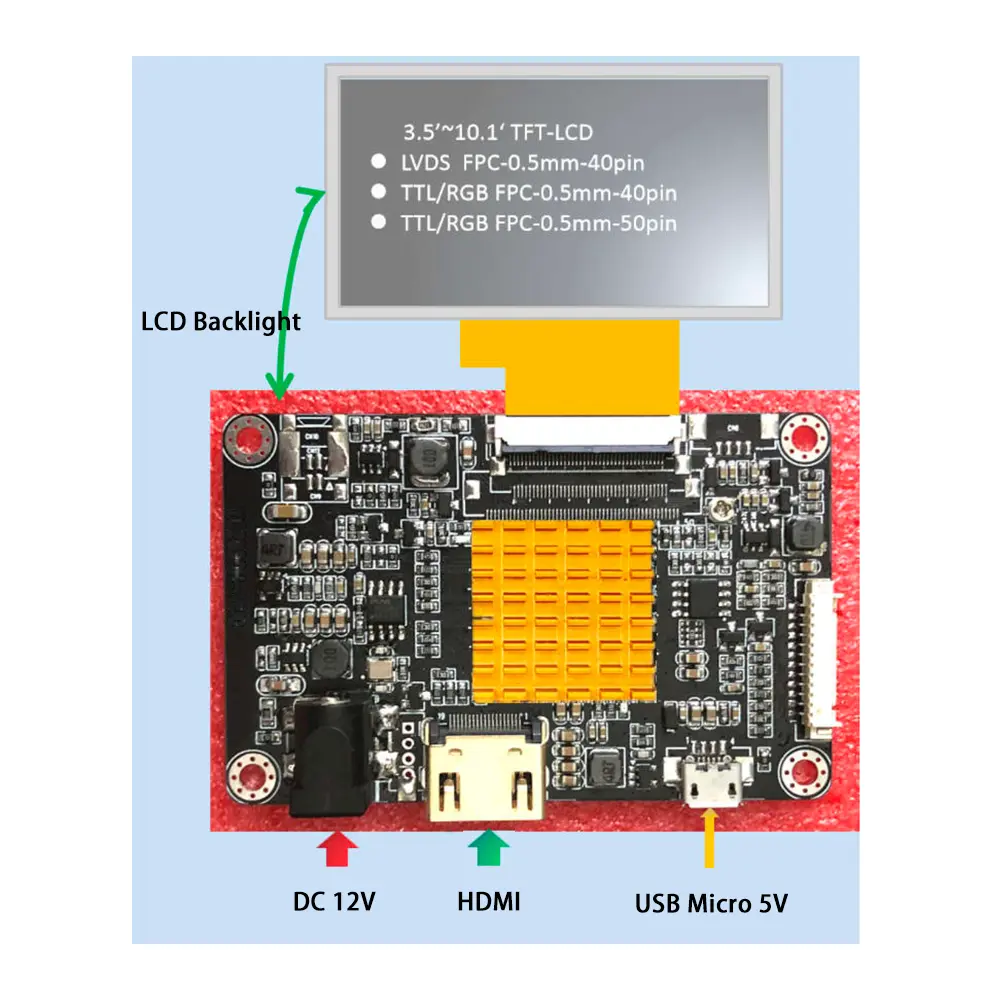

Diseñado en torno a una arquitectura de nivel industrial, este controlador convierte señales HDMI estándar en salida TTL/RGB, lo que permite que los sistemas integrados modernos controlen una amplia gama de paneles LCD TFT. La placa admite varias interfaces TTL, incluidas diferentes configuraciones de FPC, voltajes de suministro de panel ajustables, control de retroiluminación LED integrado y parámetros de sincronización personalizables, lo que la hace adecuada para módulos LCD estándar y personalizados.

A diferencia de las placas controladoras de pantallas de consumo, esta solución está diseñada para un funcionamiento continuo en entornos industriales exigentes. La administración de energía estable, la integridad de la señal optimizada y el enrutamiento de PCB cuidadosamente diseñado minimizan la EMI y garantizan una transmisión de imágenes confiable incluso en aplicaciones eléctricamente ruidosas.

Para los fabricantes de equipos, la flexibilidad en el desarrollo es igualmente importante. SKY-TDM proporciona personalización de firmware, ajuste de parámetros de visualización, diseño de cables, modificaciones de conectores, personalización de OSD, configuración de logotipos y optimización de visualización de acuerdo con los requisitos del cliente. Ya sea integrando un terminal portátil de 5 pulgadas o un panel de operador industrial más grande, los ingenieros pueden reducir el rediseño de hardware y al mismo tiempo acelerar el desarrollo de productos.

Respaldados por la experiencia de SKY-TDM en soluciones LCD industriales, los clientes reciben soporte de ingeniería integral desde la selección del panel hasta la producción, lo que garantiza compatibilidad, ciclos de vida prolongados del producto y suministro estable para proyectos industriales.

Principales ventajas competitivas

- Estabilidad pura de grado industrial:La administración de energía optimizada y el diseño del circuito anti-EMI resisten las interferencias ambientales industriales y admiten un funcionamiento estable y continuo las 24 horas del día, los 7 días de la semana, sin distorsión de la pantalla ni pérdida de señal.

- Conversión HDMI-TTL Plug-and-Play:Une fuentes de señal HDMI modernas y pantallas TTL/RGB TFT tradicionales, compatible con los principales hosts de control industrial, sistemas integrados y dispositivos de PC.

- Diseño ajustable de doble voltaje:Voltaje de salida del panel de 3,3 V/5 V libremente conmutable, que se adapta a diferentes especificaciones del panel LCD TFT sin módulos adaptadores adicionales.

- Controlador de retroiluminación integrado:El circuito de control de retroiluminación LED profesional integrado admite el ajuste de brillo, lo que elimina la necesidad de módulos controladores de retroiluminación externos y simplifica el cableado del sistema.

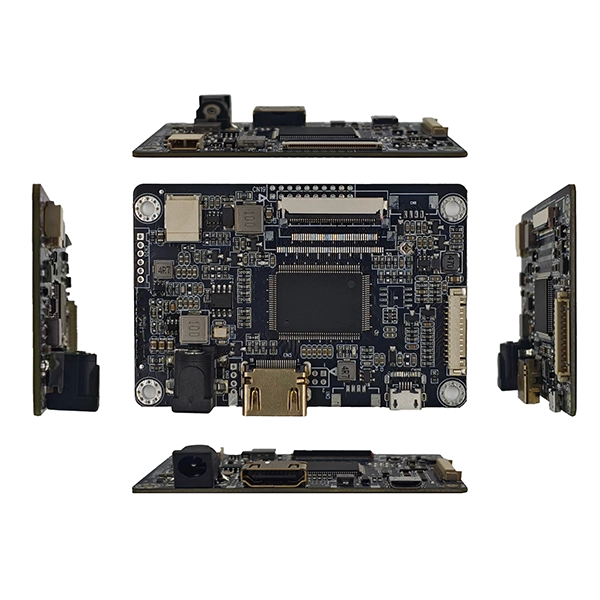

- Diseño integrado ultracompacto:La estructura de PCB miniaturizada está especialmente diseñada para equipos integrados con espacio limitado, maximizando la utilización del espacio de los gabinetes del cliente.

- Flexibilidad de personalización total:Admite ajuste de firmware personalizado, modificación del logotipo de arranque, ajuste del menú OSD y calibración de parámetros de visualización para cumplir con los requisitos exclusivos del proyecto.

Escenarios de aplicación típicos

Esta placa AD de interfaz HDMI a TTL se utiliza ampliamente en escenarios de visualización integrada en diversas industrias que exigen factores de forma compactos y alta confiabilidad. Las áreas de aplicación clave incluyen:

- Paneles de control compactos para HMI y PLC industriales

- Instrumentos portátiles de diagnóstico y pruebas médicas.

- Módulos de visualización de monitorización de seguridad y automatización de edificios.

- Dispositivos de control inteligentes en miniatura y terminales industriales portátiles.

Diseñado principalmente para equipos de pequeña escala, sirve como la solución de visualización HDMI a TTL perfecta.

Características técnicas clave

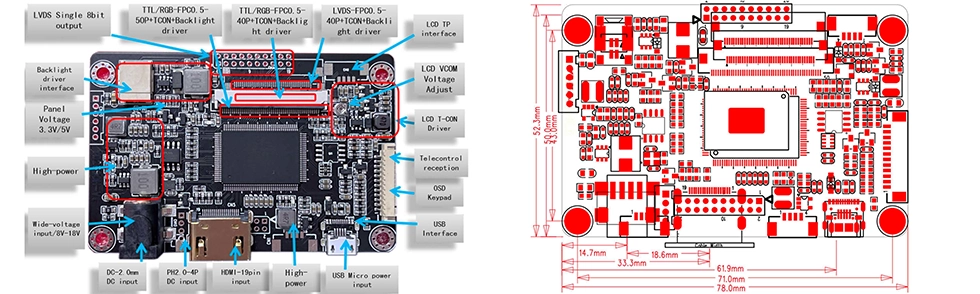

Dimensiones

Interfaz LVDS FFC-0,5 mm-40 pines

Interfaz RGB FFC-0,5 mm-50 pines

Interfaz RGB FFC-0,5 mm-40 pines

Interfaz de entrada LVDS JST de 2x10 pines

Interfaz de retroiluminación PH2.0mm-6PIN

Servicios profesionales de personalización OEM/ODM

Proporcionamos personalización de ingeniería específica para que los fabricantes de equipos industriales resuelvan los desafíos de integración de pantallas personalizadas, respaldando la personalización de todo el proceso, desde el hardware hasta el software:

- Personalización de parámetros de visualización:Parámetros de sincronización de LCD personalizados, adaptación de resolución y optimización de la velocidad de fotogramas de la pantalla.

- Interfaz de usuario personalizada:Logotipos de inicio exclusivos, animaciones de inicio y modificaciones del menú OSD (visualización en pantalla).

- Optimización de energía y retroiluminación:Ajuste de la curva de brillo de la retroiluminación y optimización de la secuencia de encendido.

- Coincidencia de interfaz y cable:Coincidencia personalizada para cables de señal TTL/RGB y conectores FPC.

- Marca y software exclusivos:Impresión de logotipos en serigrafía de PCB, embalaje de etiquetas privadas y desarrollo de firmware exclusivo.

- Adaptación de Estructura Mecánica:Adaptación de la estructura mecánica y posiciones personalizadas de los orificios de montaje.

Preguntas frecuentes

P1: ¿Qué paneles LCD son compatibles con esta placa AD de interfaz HDMI a TTL?

R: La placa admite una amplia gama de paneles LCD TFT TTL/RGB. Nuestro equipo de ingeniería puede configurar el firmware según su modelo de LCD específico.

P2: ¿Pueden personalizar el firmware de nuestra pantalla?

R: Sí. Brindamos servicios de firmware personalizados, que cubren parámetros de sincronización, resolución, logotipos de arranque, orientación de la pantalla y configuraciones OSD (visualización en pantalla).

P3: ¿Esta placa controladora tiene un controlador de retroiluminación incorporado?

R: Sí. Cuenta con un controlador de retroiluminación LED integrado, que simplifica significativamente la integración del sistema.

P4: ¿Esta placa AD de interfaz HDMI a TTL es adecuada para entornos industriales?

R: Absolutamente. Está diseñado específicamente para operaciones industriales a largo plazo, presentando una administración de energía estable y una transmisión de señal confiable.

P5: ¿Puede la placa adaptarse a pantallas LCD de tamaño personalizado?

R: Sí. Admitimos la personalización del firmware para pantallas LCD TFT de varios tamaños y resoluciones.

P6: ¿Pueden proporcionar cables/cintas LCD compatibles?

R: Sí. Podemos suministrar a los clientes cables HDMI, cables LVDS, cintas FPC y mazos de cables personalizados.

P7: ¿Admite servicios de marca OEM?

R: Sí. Ofrecemos etiquetado privado, marcas de serigrafía de PCB personalizadas, empaques personalizados y servicios exclusivos de firmware.

P8: ¿En qué industrias se utiliza normalmente esta placa controladora?

R: Se utiliza ampliamente en automatización industrial, equipos médicos, instrumentos de laboratorio, transporte, sistemas integrados, quioscos y dispositivos de control inteligentes.
