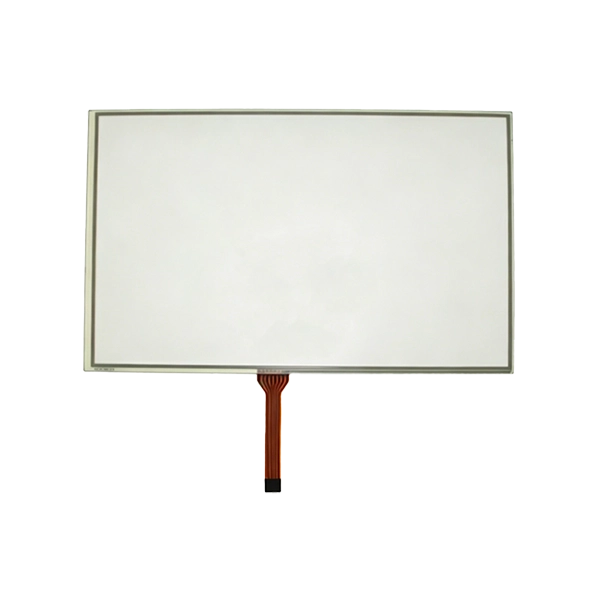

NuestroPanel táctil resistivo de 8 cables de 10,1 pulgadasestá diseñado específicamente para maquinaria de construcción, equipos pesados, vehículos agrícolas, maquinaria de minería, grúas, excavadoras, cargadoras de ruedas y otros vehículos industriales fuera de carretera.
A diferencia de los paneles táctiles de consumo, la maquinaria pesada opera en medio de vibraciones persistentes, barro, lluvia, contaminación por aceite, polvo y fluctuaciones extremas de temperatura. Los operadores suelen usar guantes de trabajo gruesos y exigen un rendimiento táctil constante y confiable, independientemente de las duras condiciones del sitio.
Nuestra solución táctil resistiva industrial de 8 cables aborda estos rigurosos desafíos mediante una construcción de sensor reforzada, materias primas de alta durabilidad, rendimiento EMC optimizado y vida útil extendida. Ofrece entrada precisa con un solo toque de manera confiable en entornos exteriores hostiles donde los paneles táctiles capacitivos a menudo sufren un funcionamiento inestable.
SKY-TDM ofrece servicios de personalización de espectro completo, que incluyen ingeniería de lentes de cobertura, unión óptica, calibración de controladores táctiles, adaptación de interfaz, tratamiento antideslumbrante, sellado impermeable y soporte de integración mecánica.
Los equipos pesados priorizan la confiabilidad operativa sin concesiones sobre la funcionalidad multitáctil orientada al consumidor.
En comparación con los paneles táctiles capacitivos y resistivos de 4 hilos convencionales, la arquitectura resistiva de 8 hilos aporta ventajas clave:
• Precisión de posicionamiento táctil superior
• Estabilidad de calibración a largo plazo
• Soporte nativo para operación con guantes
• Compatible con dedos descubiertos, lápices ópticos y herramientas rígidas
• Rendimiento antivibración mejorado
• Gastos de mantenimiento reducidos a largo plazo
• Rendimiento estable bajo fuertes interferencias EMI
• Adaptable a escenarios de trabajo húmedos y polvorientos
Para los operadores de equipos de construcción que usan guantes de trabajo durante la interacción continua con HMI, el tacto resistivo sigue siendo la tecnología preferida. Se basa en la activación por presión en lugar de en la conductividad eléctrica, lo que elimina las limitaciones del contacto capacitivo en condiciones de campo.

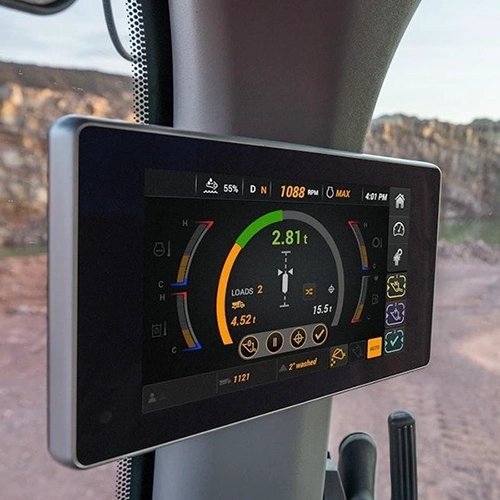

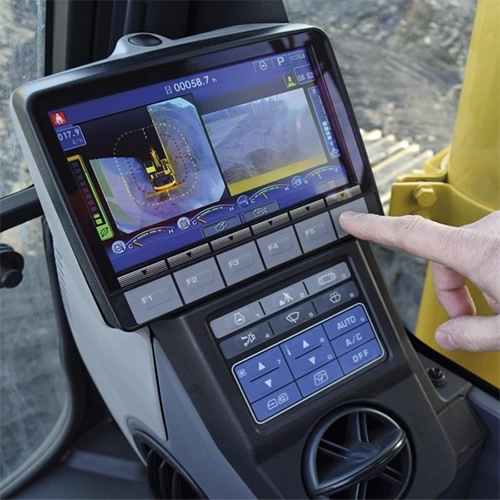

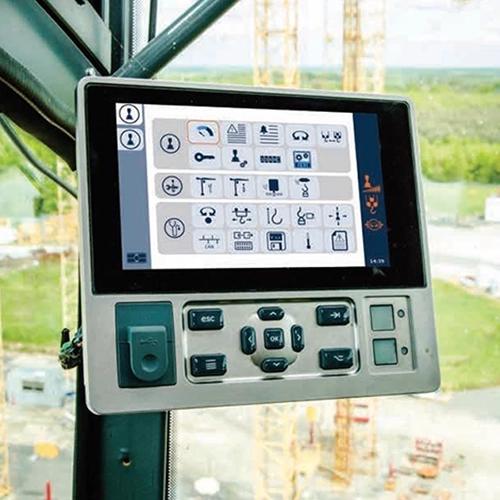

Nuestro panel táctil resistivo de 8 cables de 10,1 pulgadas está ampliamente integrado en: excavadoras, cargadoras de ruedas, topadoras, grúas móviles, apisonadoras, camiones bomba de concreto, equipos de minería, plataformas de perforación, maquinaria agrícola, montacargas industriales, etc.
Un panel táctil es sólo un componente del sistema HMI completo. Para garantizar años de funcionamiento en campo sin problemas, el módulo táctil completo debe diseñarse para adaptarse a las condiciones ambientales del sitio.
| Requisito | Especificaciones recomendadas/Características de diseño optimizadas |
|
Amplio rango de temperatura de funcionamiento (La maquinaria de construcción funciona todo el año en climas variables) |
• Temperatura de funcionamiento: -30°C ~ +80°C • Temperatura de almacenamiento: -40°C ~ +85°C • Controlador táctil de calidad industrial • Sustratos de PET resistentes a bajas temperaturas |
|
Excelente resistencia a vibraciones y golpes (Las excavadoras, apisonadoras y perforadoras generan vibraciones mecánicas constantes) |
• Construcción FPC reforzada • Adhesivo estructural de alta resistencia • Diseño de montaje antiaflojamiento del controlador • Conectores resistentes a las vibraciones • Cableado trasero flexible reforzado |
|
Construcción frontal impermeable y a prueba de polvo. (Obras de equipos de construcción expuestas al aire libre) |
• Clasificación mínima del panel frontal: IP65 • Solución de sellado IP67 mejorada opcional • Juntas impermeables diseñadas con precisión • Estructura de sellado contra el polvo en los bordes • Diseño de drenaje de agua incorporado • Materiales de superficie estabilizados contra los rayos UV |
|
Operabilidad confiable del guante (Los operadores de campo frecuentemente usan varios guantes) |
• Guantes de trabajo de seguridad • Guantes de cuero • Guantes térmicos de invierno • Guantes protectores de goma |
|
Durabilidad extendida (La vida útil de la maquinaria de construcción suele superar los 10 años) |
• Más de 35 millones de activaciones táctiles • Revestimiento de superficie duro y resistente a los arañazos • Capa de PET resistente al desgaste • Materiales resistentes a los rayos UV • Cables flexibles de larga duración |
| Robusto rendimiento EMI/CEM | • Estructura de blindaje EMI • Disposición de puesta a tierra optimizada • Circuito de filtrado integrado • Firmware integrado estabilizado • Protección ESD integral |
|
Legibilidad a la luz del sol (El equipo implementado en exteriores exige una visibilidad clara bajo la luz solar directa) |
• Unión óptica completa • Recubrimiento antideslumbrante (AG) • Recubrimiento antirreflectante (AR) • Emparejamiento de LCD de alto brillo • Lente de cubierta resistente a los rayos UV • Reflexiones internas del panel suprimidas |
|
Estructura mecánica robusta (Los vehículos de construcción enfrentan impactos continuos, mucho polvo y contaminación por petróleo) |
• Bisel frontal industrial de alta resistencia • Marco de montaje de metal reforzado • Orificios de montaje reforzados • Grosor de junta personalizable • Pegado estructural industrial • Enrutamiento protector para cables flexibles |
| Artículo | Especificación |
| Tamaño | 10,1 pulgadas |
| Tecnología táctil | Resistiva de 8 hilos |
| Interfaz | USB/RS232/IIC |
| Dureza superficial | ≥3H |
| Transmitancia de luz | ≥80% |
| Temperatura de funcionamiento | -30°C ~ +80°C |
| Fuerza de actuación | Personalizable |
| CEM | Diseño optimizado para EMC industrial |
| Protección ESD | Cumple con las normas IEC |
| Toque vida útil | ≥35 millones de activaciones |
| Cubierta de vidrio | Personalizado disponible |
| Controlador | Grado industrial |
| OEM/ODM | Totalmente compatible |
Cada modelo de maquinaria de construcción presenta restricciones de montaje únicas. SKY-TDM ofrece opciones integrales de personalización:
- Dimensiones personalizadas del sensor táctil
- Diseño de cubreobjetos a medida
- Impresión de bordes en serigrafía y grabado del logotipo del cliente.
- Desarrollo de estructura mecánica impermeable.
- Diseño y longitud de FPC personalizados
- Selección de conectores a medida
- Opciones de interfaz múltiple: USB / RS232 / I²C
- Servicio de unión óptica.
- Revestimiento antideslumbrante y antirreflectante
- Diseño de blindaje EMI mejorado
- Película PET espesada de alto rendimiento.
- Ajuste de parámetros del controlador de temperatura amplia
- Combinación con paneles LCD de alto brillo
- Soporte técnico en diseño de cuadros mecánicos.
Cada panel táctil se somete a una rigurosa verificación de calidad interna:
- 100% prueba de funcionamiento
- Precisión táctil y calibración de linealidad
- Inspección de sellado impermeable
- Prueba de ciclos de alta/baja temperatura
- Pruebas de vibración y choque
- Pruebas de inmunidad ESD
- Validación del rendimiento de EMI
- Inspección de apariencia óptica
- Pruebas de envejecimiento continuo
- Prueba de impacto por caída del embalaje
Asegurar que los productos lleguen al cliente en perfectas condiciones.
Como fabricante profesional de pantallas táctiles industriales, SKY-TDM ofrece servicios integrales y flexibles de OEM y ODM adaptados a las necesidades del cliente. Con una amplia experiencia en proyectos de equipos pesados fuera de carretera, brindamos servicios integrales que incluyen selección de LCD, diseño de paneles táctiles y unión óptica. Respaldados por más de 10 años de experiencia en fabricación en el sector industrial, garantizamos una cadena de suministro estable y un soporte técnico rápido. Además, nuestro sistema de gestión de calidad con certificación ISO elimina por completo cualquier preocupación posventa para nuestros clientes.
R: Porque el entorno operativo de la maquinaria de construcción es particularmente complejo y variable. En tales condiciones, las pantallas táctiles resistivas ofrecen una estabilidad superior en comparación con las pantallas capacitivas, lo que garantiza un funcionamiento fiable en cualquier entorno exigente.
R: Sí. Al utilizar materiales de amplia temperatura y controladores de grado industrial, admite operaciones hasta -30 °C. Además, se pueden implementar ajustes adicionales a baja temperatura de acuerdo con los requisitos específicos del proyecto.
R: Absolutamente. Al reforzar el circuito impreso flexible (FPC), utilizar adhesivos estructurales de calidad industrial y optimizar el montaje del controlador, se mejora significativamente su rendimiento antivibración en aplicaciones de maquinaria pesada.
R: Sí. La pantalla táctil resistiva accionada por presión funciona perfectamente con guantes de trabajo gruesos, lápices ópticos y otras herramientas no conductoras, sin necesidad de ajustes de hardware adicionales.
R: Totalmente personalizable. Proporcionamos dimensiones personalizadas, interfaces personalizadas, cubreobjetos a medida, diseños de cables personalizados, impresión de logotipos y soporte técnico integral para la integración mecánica.
R: Sí. El sistema táctil está construido con una arquitectura EMC de grado industrial, que integra blindaje electromagnético, conexión a tierra optimizada y protección ESD (descarga electrostática) incorporada para garantizar un funcionamiento estable en entornos de vehículos con alta interferencia.
R: Es perfectamente adecuado para maquinaria de construcción, equipos de minería, maquinaria agrícola, vehículos forestales, vehículos industriales todo terreno, sistemas de control marino y equipos de automatización para exteriores.
R: Sí. Más allá de los paneles táctiles independientes, ofrecemos servicios integrales que incluyen coincidencia de LCD, unión óptica, integración de placa controladora, cubierta de vidrio personalizada y módulos de visualización terminados diseñados específicamente para maquinaria industrial y de construcción.
Listo para obtener fuentes confiablesPanel táctil resistivo de 8 cables de 10,1 pulgadaspara su maquinaria de construcción? Envíenos sus requisitos detallados, incluidos el tamaño, la interfaz, el grado de sellado y las especificaciones de temperatura. SKY-TDM ofrece personalización flexible, muestreo oportuno y producción en masa estable. Contáctenos para iniciar la discusión de su proyecto.
